WSE-1720 サブマージマルチ

サブマリン（アガロース）電源搭載の小型サブマリン電気泳動装置です。DNAのアガロースゲル電気泳動等にご利用ください。

ATTO 60周年感謝祭第6弾

WSE-6370本体価格　63,800円⇒54,230円

電源付サブマリン電気泳動装置（マルチ）

WSE-1720 サブマージマルチは電源搭載のサブマリン電気泳動装置です。
WSE-1710サブマージミニよりも大きく、最大120×120mmのゲルに100検体のサンプルを一度に泳動可能です。
製品には耐熱性のコウム、ゲルトレイ、ゲル作製器が標準付属です。
小さいゲルから大きいゲルまで使用でき、シンプルな装置なので多くの核酸電気泳動ニーズにご使用いただけます。

製品名	WSE-1720 サブマージマルチ
コード	2322130
価格	¥63,800

製品概要Description
データ・資料Documents
製品仕様Specifications
価格表Ordering
関連製品Related

動画で紹介
製品概要
データ・資料
製品仕様
価格表
お得情報
資料ダウンロード
関連製品

動画で紹介

WSE-1710_サブマージ・ミニ_使用方法

電源搭載型のアガロースゲル電気泳動装置　サブマージ・ミニ（WSE-1710）の使用方法についてご紹介しております。 WSE-1720も同様の方法で使用できますので、ご参考にしてください。

製品概要

定電圧18V/25V/35V/50V/70V/100V/135V　7段階
最大120×120mmゲルは100検体泳動可能
UV透過、耐熱性（-40～135℃）のゲルトレイが3種類付属（60×60mm/120×60mm/120×120mm）
コウム4種類付属（ワイド：25/18/13検体　スモール：11/8/6/3/2検体）（マルチチャンネルピペット対）
タイマー機能　最大99時間59分
安全機構　Err表示・出力停止・アラーム　（蓋、過電圧検知）

データ・資料

ちょこっと豆知識

アガロースゲル電気泳動で使用するバッファーの種類は、DNA断片のサイズと泳動後の実験内容で決めることができます。15,000bp以上の大きなDNAを分離したい場合は、TAEバッファーを使用します。1,000bp以下の小さなDNAで、泳動後にDNAを抽出しないまたは回収率を気にしない場合は、TBEバッファーを使用します。

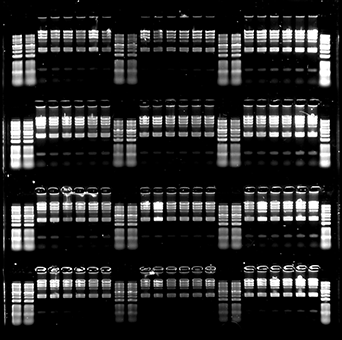

100検体泳動したパターン

220217_006_Cyan_560LP_200ms のコピー 2.png

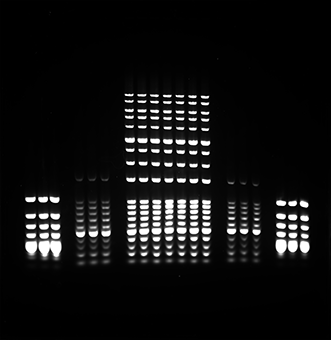

Lサイズトレーで泳動したパターン

20210729_0002 のコピー2.png

★ゲルトレイとコウム★

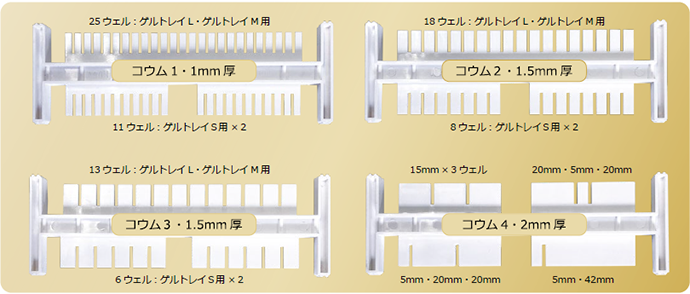

コウムについて

サブマージマルチには4種類のコウムが付属します。

コウム	ウェル数	厚み	付属数
コウム１	25ウェル（ゲルトレイＭ/Ｌ） / 11ウェル×2（ゲルトレイＳ）（マルチピペット間隔対応）	1mm	4個
コウム２	18ウェル（ゲルトレイＭ/Ｌ） / 8ウェル×2（ゲルトレイＳ）	1.5mm	1個
コウム3	13ウェル（ゲルトレイＭ/Ｌ） / 6ウェル×2（ゲルトレイＳ）	1.5mm	1個
コウム4	15mm×3ウェル / 20mm・5mm・20mm：3ウェル / 5mm・20mm・20mm：3ウェル / 5mm・42mm：2ウェル（ゲルトレイＳ）	2mm	1個

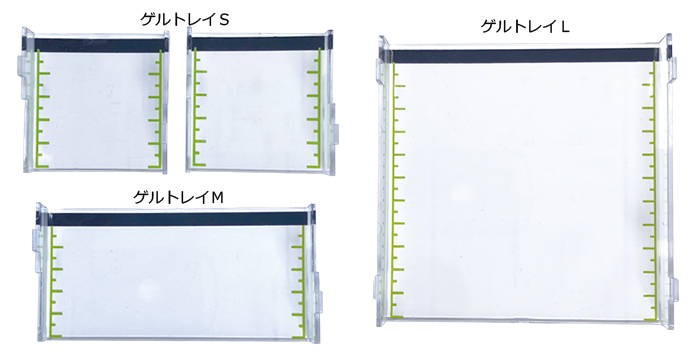

ゲルトレイについて

サブマージマルチには3種類のゲルトレイが付属します。

ゲルトレイ	ゲルサイズ	素材	付属数
ゲルトレイＳ	60mm×60mm	ポリカーボネート	2個
ゲルトレイＭ	120mm×60mm	ポリカーボネート	1個
ゲルトレイＬ	120mm×120mm	ポリカーボネート	1個

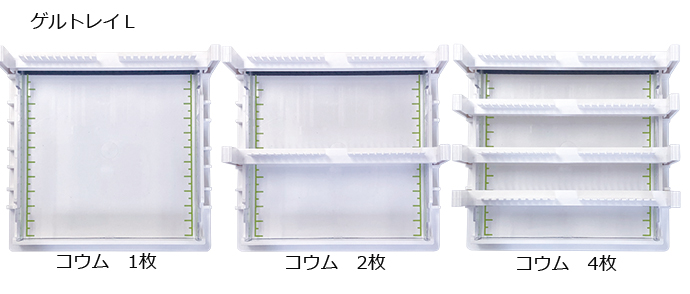

ゲルトレイＬでゲルを作製するときに、コウムを1～4枚セットすることが可能です。

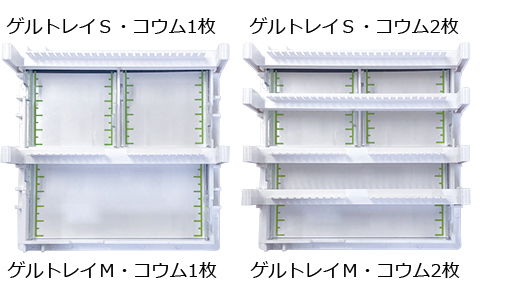

ゲルトレイＳ・Ｍでゲルを作製するときに、コウムを1～2枚セットすることが可能です。

※コウム・ゲルトレイ・ゲル作製スタンドは耐熱性樹脂製です。加熱したゲル溶液の取り扱い時は火傷等にご注意ください。

製品仕様

型式・名称	WSE-1720　Submerge-Multi （サブマージマルチ）
電源出力	18V/25V/35V/50V/70V/100V/135V　7段階
タイマー	0～99時間59分　カウントダウン式　終了時アラーム「0」設定時連続出力
LED表示	タイマー表示（カウントダウン）、終了表示、エラー表示
安全機構	Err表示・出力停止・アラーム　Err1:過電流　Err2:上部カバーがないヒューズ：250V-1.0A 速断タイプのミゼット型ヒューズ
ゲルサイズ	ゲルトレイＳ：60×60mm ゲルトレイＭ：120×60mm ゲルトレイＬ：120×120mm
バッファー容量	330～360 mL
寸法	外形寸法：260×170×68mm 泳動槽内寸：150×135×50mm 上部カバー：185×165×25mm パワーサプライ：80×170×60mm
質量	0.77kg（ACケーブル除く）
電源入力	AC100～110V　50/60Hz　60W
材質	泳動槽本体：ポリカーボネート　耐熱性 -40～135℃ 泳動槽安全カバー：ポリカーボネート　耐熱性 -40～135℃ ゲルトレイ：ポリカーボネート　耐熱性 -40～135℃、UV透過コウム：ポリカーボネートとABSの合成樹脂　耐熱性 -20～115℃ ゲル作製スタンド：ポリカーボネートとABSの合成樹脂　耐熱性 -20～115℃
付属品	WSE-1720 サブマージマルチ本体（パワーサプライ・泳動槽・上部カバー・ACケーブル）コウム4種類：7個（コウム１：４個、コウム２：１個、コウム３：１個、コウム４：１個）　ゲルトレイＳ：2個　ゲルトレイＭ：1個　ゲルトレイＬ：1個ゲル作製スタンド：1個取扱説明書　１部

価格表

Prices are for domestic orders only.

製品コード	製品名	価格
2322130	WSE-1720 サブマージマルチ 1式	63,800円
2322136	ゲルトレイS（1720用）2個 1組	8,000円
2322137	ゲルトレイM（1720用） 1個	8,000円
2322138	ゲルトレイL（1720用） 1個	8,000円
2322139	コウム（1720用25/11検体）4個 1組	10,000円
2322140	コウム（1720用18/8 13/6 3/2検体）各1個 1組	10,000円
2322141	ゲル作製スタンド（1720用） 1個	10,000円
2322142	泳動槽安全カバー（1720用） 1個	12,000円

Prices are for domestic orders only.

資料ダウンロード

各種資料をダウンロードいただけます。

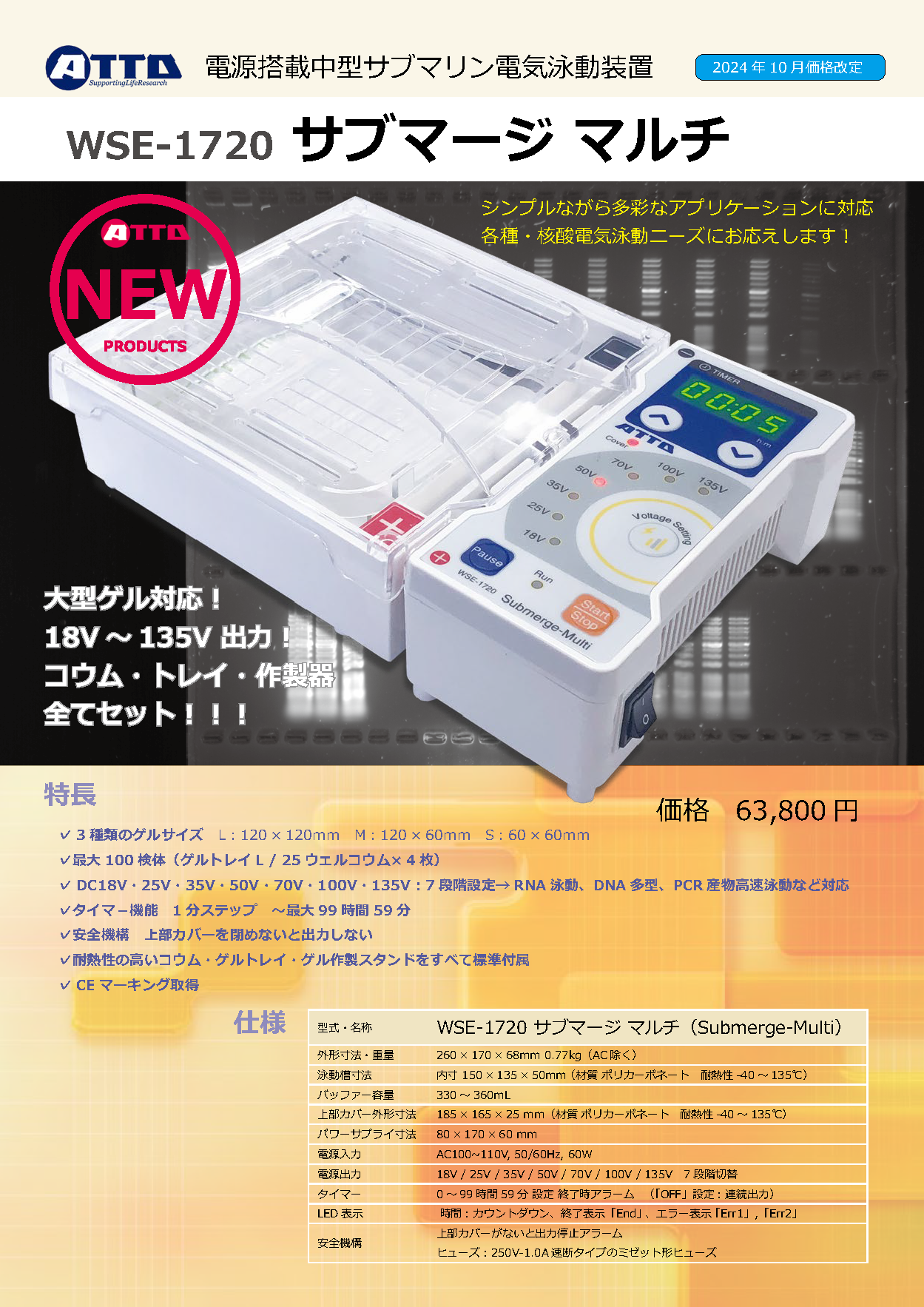

カタログ

取扱説明書

WSE-1720 サブマージマルチ　取扱説明書（3.36 MB）
