発生ガス測定／ポンプペリスタポンプ

ペリスタポンプは、シリコンなどの軟質チューブをローラーでしごいて送液するポンプ（チューブポンプ・ローラーポンプ・ペリスタルティックポンプ）です。商品名「ペリスタポンプ」はアトーの登録商標です。溶液と接する箇所はチューブ内のみのため､汚染されず､無菌的に送液する事もできます。また､使用後洗浄する箇所はチューブだけで済みます。

ポイント


	汎用・普及型		広流量・高精度型	高流量型	デジタル式ペリスタポンプ

型式・名称	SJ-1211Ⅱ-L ペリスタポンプ　(低流量・多流路型)	SJ-1211Ⅱ-H ペリスタポンプ	AC-2120 ペリスタバイオミニポンプ	AC-2110Ⅱ ペリスタポンプ (多流路)	WSP-3310 PeristaQuantumPump	WSP-3300 PeristaQuantumPump
流路数	4種類 1流路/2流路/3流路/4流路	1流路	1流路	4種類 1流路/2流路/3流路/4流路	2種類１流路/2流路	3流路
送液量	流路あたり 0.7～100mL/h (φ1～φ3mm内径のチューブを使用)	7～700mL/h (φ1～φ3mm内径のチューブを使用)	0.1～1000mL/h （チューブ内径φ1～φ3を使用)	1流路あたり 5～1500mL/hr	内径2mm外径4mm 0.01-13mL/min　　内径4mm外径6mm 0.01-40mL/min	内径2mm外径4mm 0.01-13mL/min 内径4mm外径6mm 0.01-35mL/min
流量可変範囲	1～30倍	1～20倍	1～1000倍	1～45倍	4000倍 (82ｍｍオレフィンチューブ4/6) 1300倍 (82ｍｍオレフィンチューブ2/4)	4000倍（95mmオレフィンチューブ 4/6） 1300倍（95mmオレフィンチューブ 2/4） *3流路で95mmオレフィンチューブ 4/6の場合、3500倍

汎用型ペリスタポンプ
広流量ペリスタポンプ
高流量ペリスタポンプ
デジタル式ペリスタポンプ

汎用型ペリスタポンプ

SJ-1211Ⅱ-L ペリスタポンプ（多流路・低流量型） ¥108,000

4流路まで送液可能なペリスタポンプ。1流路あたり0.7～100mL/hr送液可能。 SJ-1211Ⅱ-H ペリスタポンプ（汎用・普及型） ¥88,000

流量範囲 7～700mL/hrをカバーした、普及型ペリスタリックポンプです

広流量ペリスタポンプ

AC-2120 ぺリスタバイオミニポンプ ¥198,000

広流量0.1～1000mL/hr。外部制御可能なペリスタリックポンプ。

高流量ペリスタポンプ

AC-2110Ⅱ ペリスタポンプ（多流路・高流量型） ¥128,000

4流路まで増設可能ペリスタポンプ。1流路あたり5～1500 mL/hr送液可能。

デジタル式ペリスタポンプ

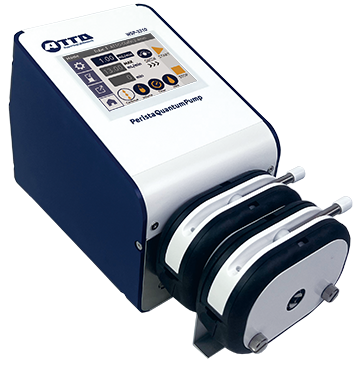

WSP-3300 PeristaQuantumPump ¥448,000

現存ペリスタルティック方式ポンプ製品が未到、未実現の新技術を採用 WSP-3310　PeristaQuantumPump ¥198,000

新世代のデジタルペリスタポンプ登場！ペリスタポンプが使い勝手と高性能を兼ね備えた革新的な小型の高性能デジタルポンプへと進化しました。

テクニカルインフォメーション

ペリスタクォンタムポンプによる流体制御

ペリスタクォンタムポンプのようなチューブ式ポンプは、チューブの弾性を利用して流体を移送します。このポンプの核心となるのは、ローラーがチューブに沿って移動することによりチュー

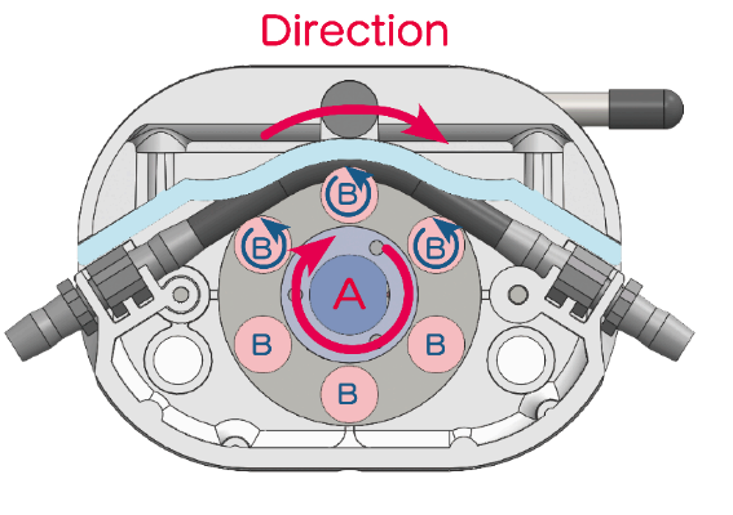

ブを連続的に圧迫し、この圧力とチューブの復元力を原動力に流体を移動させるメカニズムです。ペリスタクォンタムポンプは自走式ローラーを採用しています。主軸（A）が回転するとその周囲にあるローラー（B）が軸の回転方向に移動します。ローラー（B）はチューブと接触すると、主軸（A）とは逆方向に自転しながらチューブを圧搾します。圧搾部を通過するときにチューブ内は負圧になり液体が吸い込まれ、回転動作により突出側に送液されます。
液体がチューブ内を通るだけで、ポンプの他の部分とは接触しないため、汚染のリスクが極めて低く、またチューブを交換するだけで、清掃やメンテナンスが簡単にできます。さらに、チューブの弾力性により、粘度の高い液体や粒子を含む液体も送液できます。ペリスタクォンタムポンプは精密な流量制御と高い再現性を実現しており、医療、研究、工業など、幅広い分野での用途に適応することが可能です。


ペリスタポンプ　カセット関連の消耗品

コードNo.	商品名	数量	価格
1292231	カセット(A)部一式(上段)ペリスタⅠ/Ⅱ用	1組	38,000円
1292232	カセット(B)部一式(中段)ペリスタⅠ/Ⅱ用	1組	38,000円
1292233	ローラー(A)部一式(上段)ペリスタⅠ/Ⅱ用	1組	18,000円
1292234	ローラー(B)部一式(中段)ペリスタⅠ/Ⅱ用	1組	18,000円
1292235	ローラーカバー共通(クリア)ペリスタⅠ/Ⅱ用	1枚	5,000円
1292236	ペリスタポンプ用追加カセット・セット構成：カセット(B)部一式(中段)ペリスタⅠ/Ⅱ用 +固定スタッド+シリコンチューブセット	1組	45,000円
1292133	取付ボルト（2ヶ組）	1組	3,500円
1292213	固定スタッド（2ヶ組）	1組	3,000円

カセット部は若干形状が変わりました。多段式の場合は、旧カセットに新カセットを積み重ねることはできますが、逆に新カセットに旧カセットを積み重ねることはできません。ご注意ください。

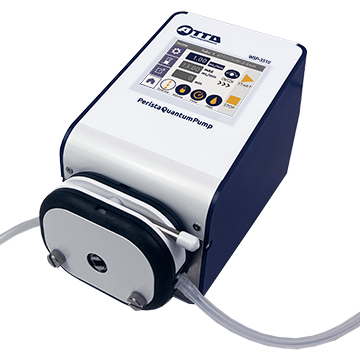

WSP-3310 PQP-1ch_左向き_Tubeあり_WEB のコピー2.png

WSP-3310 PeristaQuantum Pump

消耗品(例)

シリコンチューブ耐薬性表

◎殆ど作用されない優秀なもの	○少しは作用されるが使用に差支えない物
△ある程度浸潤され推奨し難いもの	×著しく損なわれ使用できないもの

亜硝酸ナトリウム	◎	クロロ酢酸	○	水酸化カリウム	×	フェノール	○
アスファルト	×	クロロフォルム	×	水酸化ナトリウム	×	ブタジエン	×
アセトアルデヒド	×	クロロベンゼン	×	10%水酸化ナトリウム	×	ブタノール	△
アセトン	×	クロロメタン	×	水酸化マグネシウム	△	ブタン	×
アニリン	×	ケロシン	×	スチレン	×	フルフラール	×
亜麻仁油	◎	コールタール	△	ステアリン酸	△	2-プロパノール	○
2-アミノエタノール	○	魚油	△	炭酸アンモニウム	◎	ベンゼン	×
亜硫酸	△	酢酸	○	タンニン酸	◎	ペンタノール	○
亜硫酸ナトリウム	◎	酢酸エチル	×	ディーゼル油	○	ペンタン	×
アンモニア	○	酢酸ナトリウム	○	糖蜜	◎	芳香族炭化水素	×
アンモニア水	×	酢酸ブチル	×	トリエタノールアミン	◎	マレイン酸	◎
イソブタン	×	酢酸プロピル	×	トリエチルアミン	◎	無水クロム酸	◎
エタノール	○	酢酸ペンチル	×	トリオール	×	無水酢酸	○
エチレングリコール	○	酢酸メチル	×	トリクロロエタン	×	無水フタール酸	○
塩酸	×	次亜塩素酸カルシウム	×	トリクロロ酢酸	△	メタノール	◎
塩素(湿潤)	◎	次亜塩素酸ナトリウム	×	ナフサ	×	メチルイソブチルケトン	×
塩素系絶縁油	○	ジアミルアミン	◎	二酸化硫黄	△	メチルエチルケトン	×
オクタノール	◎	1,2-ジクロロエタン	×	ニトロベンゼン	×	2-メチルプロペン	×
オレイン酸	○	ジクロロペンタン	×	乳酸	◎	メラミン樹脂	○
過酸化水素水	○	ジペンタン	×	ハイドロキノン	○	溶融硫黄	△
蟻酸	△	脂肪酸	○	パラアルデヒド	×	燐酸カリウム	△
キシレン	×	ジメチルフタレート	△	パラフォルムアルデヒド	×	綿実油	◎
揮発油	×	硝酸	×	パルミチン酸	○	0～10%硫酸	◎
グリセロール	◎	シリコンオイル	△	ピッチ	×	10～50%硫酸	△
クレオソート	×	水酸化アンモニウム	◎	ひまし油	◎	50%硫酸	×

チューブの種類

シリコンチューブ、ローラーなどは、使用状況によって消耗度が変わります。早めの部品交換をお勧めします。

コードNo.	商品名	数量	価格
1292124	シリコンチューブセット（3-1/4-2/5-3各1m)	1組	4,000円
1292121	シリコンチューブ φ3mm-1mm×5m	1本	5,000円
1292302	シリコンチューブ φ3mm-1mm×10m	1本	9,000円
1292303	シリコンチューブ φ3mm-1mm×20m	1本	17,000円
1292120	シリコンチューブ φ4mm-2mm× 5m	1本	5,000円
1292305	シリコンチューブ φ4mm-2mm×10m	1本	9,000円
1292306	シリコンチューブ φ4mm-2mm×20m	1本	17,000円
1292119	シリコンチューブ φ5mm-3mm×5m	1本	5,000円
1292308	シリコンチューブ φ5mm-3mm×10m	1本	9,000円
1292309	シリコンチューブ φ5mm-3mm×20m	1本	17,000円
1292191	3-1タイゴンチューブ(5m)	1本	6,000円
1292192	4-2タイゴンチューブ(5m)	1本	6,000円
1292193	5-3タイゴンチューブ(5m)	1本	6,000円
