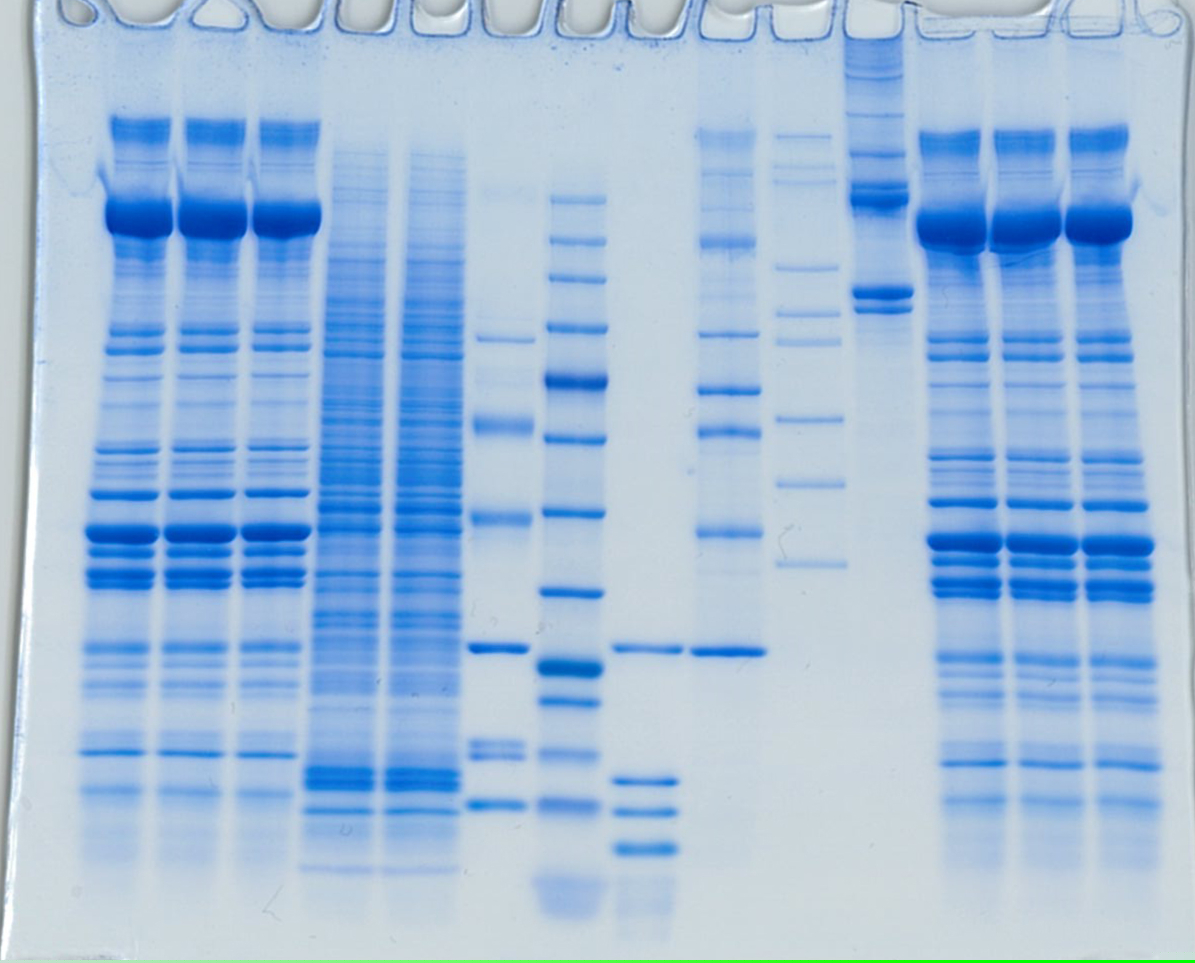

AE-6530 ラピダス ミニスラブ電気泳動槽による泳動パターン
AE-6530 ラピダス ミニスラブ電気泳動槽による泳動パターン
AE-6530 ラピダス ミニスラブ電気泳動槽
AE-6530 ラピダス ミニスラブ電気泳動槽による泳動パターン

ATTO 60周年感謝祭第4弾

スタ₋タ－セットキャンペーン実施中

60-4 1200x400.jpg

ミニサイズゲル電気泳動装置

標準的ミニスラブサイズのポリアクリルアミドゲル用の電気泳動槽です。
永年の実績が物語る、信頼の品質とリーズナブルな価格のアトーの代表的泳動槽です。

タンパク質の電気泳動（SDS-PAGE、native-PAGEなど）やDNAの電気泳動に利用いただけます。



　　　

製品名 AE-6530P/M ラピダス ミニスラブ電気泳動槽
コード 2321905
価格 ¥52,800

動画で紹介

WSE-1150_パジェラン Ace_使用方法

動画はAE-6530ラピダス・ミニスラブ電気泳動槽に専用電源が搭載されたモデルであるパジェラン-Aceの使用方法の紹介動画です。泳動槽の使用方法としては同じなので、ご参考にしてください。

関連動画リンクはコチラ！


  • WSE-1150_パジェラン Ace_使用方法_JPN

    ミニサイズゲル（90×80mm）のポリアクリルアミドゲル電気泳動槽の紹介動画です。一度に2枚まで泳動することができ、専用電源付きです。ゲルプレートを両面から恒温することで、スマイリングを低減します。

製品概要

  • 「お手軽価格」で扱い易く「軽くて丈夫」な電気泳動槽
  • ミニサイズゲル用電気泳動槽（１～２枚ゲル用）
  • 必ず下部が＋陽極になる「極性自動切換機能」
  • 簡単ゲルプレートセッティング「カチットシール方式」
  • バッファー漏れのない安心の品質「しっかりシールパッキン」
  • 「脱スマイリング」ゲルプレート両面温度均一化仕様
★AE-6530 ラピダス・ミニスラブ電気泳動槽の製品特長★

カチットシール方式
泳動プレートをプレートホルダーにのせ、泳動（上部）槽に合わせて“カチッ”とはめるだけの簡単セッティング


極性自動切換機能
泳動槽には＋－の記載がありません。電源部をどちらの方向にに接続しても必ず下部極が＋になります。
※ご希望により、極性機能なしもご提供できます。


しっかりシールパッキン
波状の特別形状と弾力性のある素材で緩衝液の漏れを防ぎ泳動プレート（ゲル）をしっかり保持します。


プレート両面恒温
緩衝液で泳動プレート(ゲル)を両面から恒温化しスマイリングを軽減します。




データ・資料

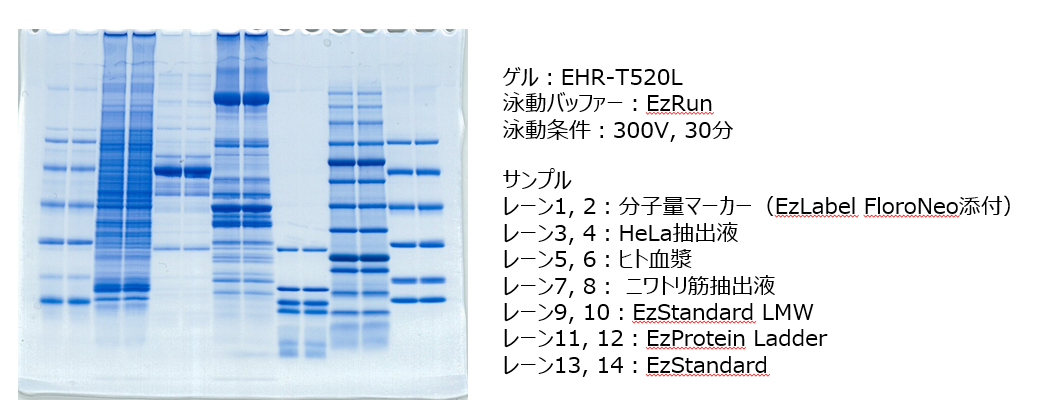

泳動パターン１ : e-PAGEL HRの高速泳動データ

AE-6530 データ１.png





上図は、既製ゲルe-PAGEL HRをAE-6530 ラピダス・ミニスラブ電気泳動槽と電源（PowerStation Ghibri Ⅰ）、泳動バッファーEzRunを使用して、300V定電圧で電気泳動した結果を示しています。約30分の高速で泳動したにもかかわらず、スマイリング等のバンドの乱れは確認されず、良好な泳動パターンを得ることができます。バンドの分離が安定的に再現性良く得られるのは既製ゲルの強みです。　　　

泳動パターン２ : p-PAGEL を用いたTris-Tricine系SDS-PAGE


上図は、低分子分離用既製ゲルp-PAGEL(P-T16.5S)をAE-6530 ラピダス・ミニスラブ電気泳動槽と電源（PowerStation Ghibri Ⅰ）、泳動バッファーEzRunTを使用して、175V定電圧、あるいは、60mA定電流でで電気泳動した結果を示しています。高速泳動でもダブルバンドやスマイリングを生じることなく、明瞭なバンドに分離することができます。また、従来の低分子分離用ゲルではあり得ない60分という泳動時間は、p-PAGELだからこそ実現できました。



既製ゲルを使用する場合

UH-T420 のコピー.png　　　e-PAGEL HR-製品画像1_png.png

u-PAGEL HR  (高分子対応高速高分離ゲル)                              e-PAGEL HR  (高速高分離ゲル)

p-PAGEL-製品画像1.jpg　　　e-PAGEL-製品画像1.jpg
p-PAGEL (低分子用)　　　　　　　　　　　　　　　e-PAGEL（スタンダード）

ゲルを自作する場合

AE-6401 top_360pix.jpgAE-6401　ミニスラブゲル作製キット

WSE-1190 top_360pix.jpgWSE-1190 多連ミニスラブゲル作製器

製品仕様

型式・名称 AE-6530P ラピダス ミニスラブ AE-6530M ラピダス ミニスラブ
対応泳動プレート 既製ゲル(PAGELシリーズ)
自作ゲル用(MAB-12･MB-02)
 120mm(W)×100mm（L)　
 TOTAL 5mm厚		 自作ゲル用(MAB-10/MB-00）
 サイズ：120mm(W)×102mm（L)　
 TOTAL 7mm厚

ゲルサイズ 90mm(W)×83mm（L)×1mm(T) 90mm(W)×80mm（L)×1mm(T)
同時泳動ゲル数 1枚または2枚
プレート装着方式 カチットシール方式
プレート恒温方式 下部緩衝液による両面温度均一化
緩衝液容量 上部80mL　下部420mL
安全対策 リード線一体型安全カバー
材質 ポリカーボネート、シリコン
泳動槽部極性 極性自動切換機能(電源接続方向にかかわらず上部槽:陰極、下部槽:陽極)
本体寸法・質量 164mm(W)×94mm(D)×154mm(H)　0.65kg(付属品を除く)
標準構成品 本体（P仕様)(リード線込)、ダミープレート5mm厚、
 取扱説明書		 本体(M仕様)(リード線込)、ダミープレート7mm厚
 取扱説明書

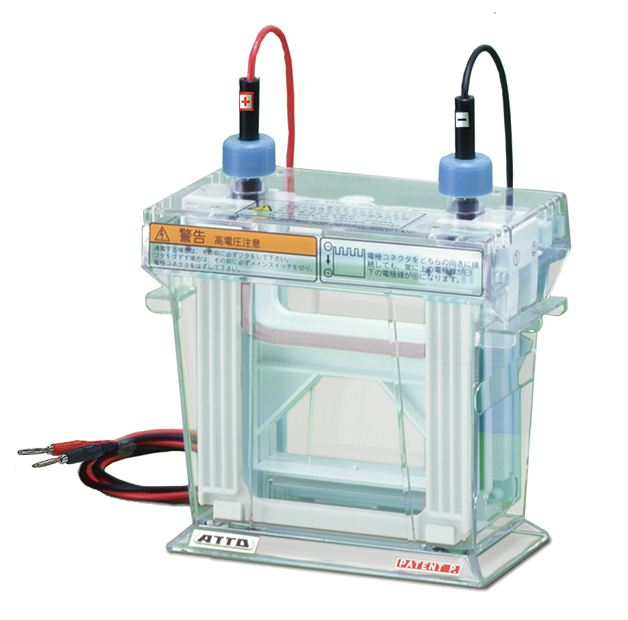

　AE-6530P ラピダス ミニスラブ　

AE-6530P web.jpg

AE-6530M ラピダス ミニスラブ

​​​​​​​AE-6530M web.jpg

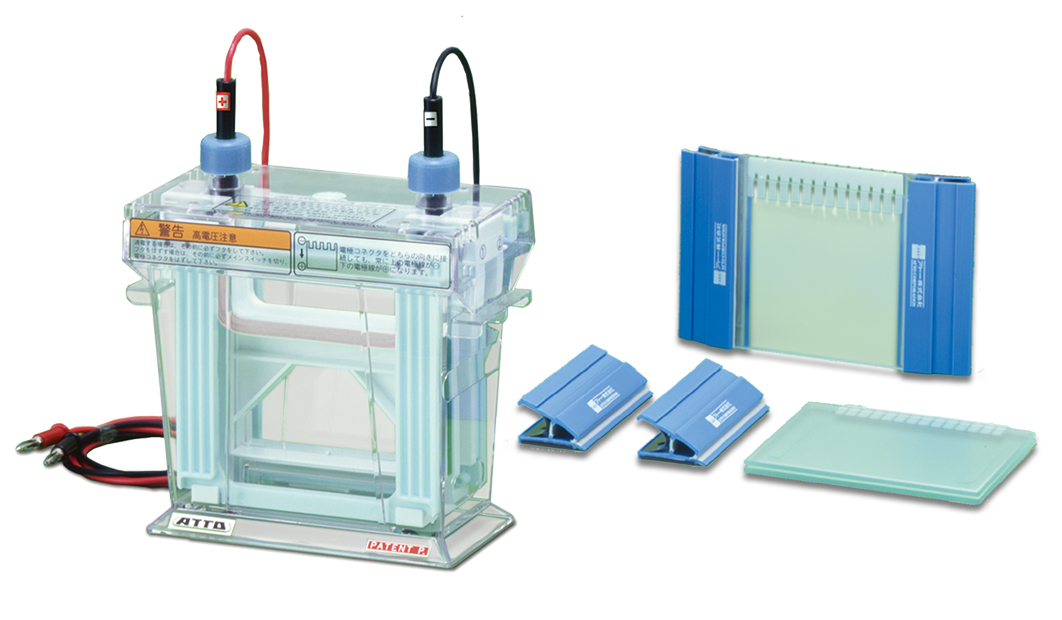

AE-6530MW ラピダス ミニスラブ（ゲル作製キット付）

​​​​​​​AE-6530MW web.jpg

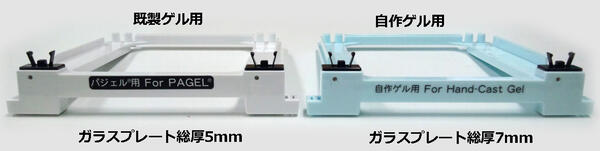

プレートホルダーの違い




＊P型とM型はプレートホルダーとダミープレートが異なります。その他は共通仕様です。
　 別途プレートホルダーを購入いただきますと、P型・M型いずれもご使用いただけます。
＊WSE-1190多連ミニスラブゲル作製器（MAB-12･MB-02）のプレートホルダーはP型仕様を選択ください。
＊リード線付安全カバー以外はパジェランと共通仕様です。
＊極性自動切換え機能なし（上部槽：陽極、下部槽：陰極）でご使用の場合はその旨ご連絡ください。

価格表

Prices are for domestic orders only.
製品コード 製品名 価格 数量
2393720 安全カバー(6530用)リード線・固定キャップ付 1個 12,000円
2393726 AE-6530M/Hプレートホルダー(自作ゲル用)2個組 1組 8,800円
2393731 AE-6530P/Hプレートホルダー(PAGEL用)2個組 1組 8,800円
2398247 DP-7ダミープレート(自作ゲル用) 1枚 3,000円
2393074 DP-5ダミープレート(PAGEL用) 1枚 3,000円
2393710 P/N6530A上部槽(シールパッキン/電極付) 1個 30,000円
2393715 P/N6530B下部槽 1個 19,800円
2393713 P/N6530A 上部槽（極性自動切換無） 1個 30,000円
2393722 安全リード線・固定キャップ付（6530用）（受注生産品） 1組 8,000円
2398230 MAB-10 泳動プレート(1mm用)(2枚組) 1組 15,000円
2398232 MB-00 泳動プレート(2枚組) 1組 5,000円
2398214 RM-10 ラピダス・ミニスラブ用泳動プレートセット(1mm用) 1セット 12,000円
2398237 RMS-01 シールガスケット(0.75/1mm用)3枚組 1組 6,900円
2398269 RM10-12 スマイリングレス・ミニコウム(1mm厚/12検体/PP成型)(2枚組) 1組 6,000円
2398224 RM10-14 スマイリングレス・ミニコウム(1mm厚/14検体/PP成型)(2枚組) 1組 6,000円
2398252 RM10-18 スマイリングレス・ミニコウム(1mm厚/18検体/PP成型)(2枚組) 1組 6,000円
2398255 RM10-21 スマイリングレス・ミニコウム(1mm厚/21検体/PP成型)(2枚組) 1組 6,000円
2394160 二次元用ミニフラットコウム 1mm(2枚組) 1組 5,000円
2398239 ラピダスマグネクリップミニ (4個組) 1組 4,000円
2398234 MAB-20 泳動プレート(2mm用/総厚8mm)(2枚組) 1組 15,000円
2398236 MAB-22 泳動プレート(2mm用/総厚7mm)(2枚組) 1組 15,000円
2393740 RM-22 ラピダス・ミニスラブ用泳動プレートセット(2mm用/総厚7mm) 1セット 13,000円
2328377 RM20-12 スマイリングレス・ミニコウム(2mm厚/12検体/テフロン) 1枚 オープン価格
2392136 シールチューブ(2.5φx500mm)(2本入) 1組 1,200円
2393010 AE-6401 ミニスラブゲル作製キット（2組用）1mm 1 セット 28,800円
2321915 AE-6530MWラピダス ミニスラブ電気泳動槽(AE-6401ゲル作製キット付) 1台 81,600円
2321900 AE-6530Mラピダス ミニスラブ電気泳動槽(自作仕様) 1台 52,800円
2321905 AE-6530Pラピダス ミニスラブ電気泳動槽(PAGEL仕様) 1台 52,800円
Prices are for domestic orders only.
