コンパクトサイズ コンパクトスラブサイズ（幅60mm×高さ60mm）のポリアクリルアミドゲル用電源一体型電気泳動装置です。 最速10分、標準30分で泳動できます。

WSE-1040 コンパクトPAGE Neo

WSE-1040 コンパクトPAGE Neo
WSE-1040 コンパクトPAGE Neo
高速泳動と標準泳動したパターン（c-PAGEL Neo 15％）
高速泳動と標準泳動したパターン（c-PAGEL Neo 15％）
WSE-1040 コンパクトPAGE Neo
高速泳動と標準泳動したパターン（c-PAGEL Neo 15％）
電源一体型コンパクトサイズゲル電気泳動装置

最短10分の高速泳動ができるコンパクトサイズゲル（6×6 cm）用の電気泳動装置です。
ツインタイプなので、ゲル2枚まで同時に泳動が可能です。
専用の電源付きで、リード線不要なので、省スペースで実験ができます。
コンパクトサイズなのでゲルのハンドリングが抜群で、泳動バッファーなどの試薬や泳動サンプルが節約できます。
誰でもかんたんに操作ができるので、学生実習などにも最適です。

製品名 WSE-1040 コンパクトPAGE Neo
コード 2322272
価格 ¥138,000

製品概要

  • コンパクトサイズゲル専用　電源付き電気泳動装置
  • 最速泳動時間はわずか10分（標準30分）
  • ６種類の出力モードを搭載
  • 「スロースタート機能」付きで、高速泳動でもクリアでシャープな泳動パターン
  • 大きく見やすいパネルで、かんたん操作
  • 既製ゲルと自作ゲルの両方に対応
  • SDS-PAGEだけでなく、Native-PAGEやDNA-PAGEにも対応
  • 泳動バッファーや泳動サンプルなどの使用量が少なく、コスト節約に貢献

コンパクトPAGE Neoの特長

泳動槽専用の電源付き

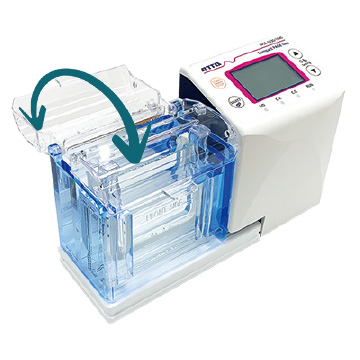

安全カバーの開閉 のコピー.jpg





接続はかんたんで、専用電源を泳動槽に取り付けるだけでセットが完了します。
リード線不要なので、省スペースで実験ができます。
電源には安全カバーの開閉を検知するマグネットセンサーを搭載しており、安心してご使用いただけます。








見やすいパネル　 誰でもかんたん操作

バックライト付きの明るい画面で操作性は抜群です。
泳動条件を選んでスタートボタンを押すだけのかんたん操作です。

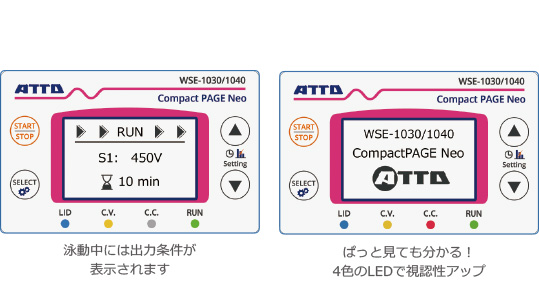

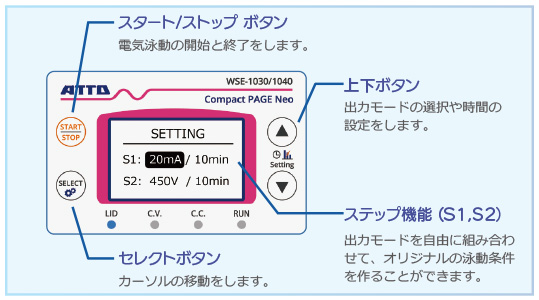

パネルの説明 のコピー.jpg　　パネルの説明2のコピー.jpg

6つの出力モードを搭載

いろいろな種類のゲルや泳動条件に対応できる6種類の出力モードがプリセットされています。

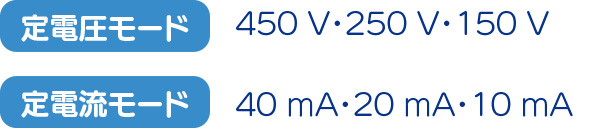

出力モード のコピー.jpg　

コンパクトPAGE Neoの泳動条件
泳動条件 SDS-PAGE Tricine PAGE Native PAGE DNA PAGE
スタンダード 高分子
既製ゲル c-PAGEL HR
c-PAGEL Neo		 c-PAGEL HR
c-PAGEL Neo

cp-PAGEL
cp-PAGEL Neo

 c-PAGEL HR
c-PAGEL Neo		 c-PAGEL HR
c-PAGEL Neo		 ―
自作ゲル EzGel Ace
Laemmli※		 EzGel Ace
Laemmli※		 Shagger gel※※ EzGel Ace
Laemmli※		 ― TBE gel
泳動バッファー EzRun EzRun MOPS EzRun EzRun T EzRun TG
EzRun Clear Native
EzRun Blue Native		 EzRun TG EzRun TBE
C V モード 150V  〇　40min 〇　20min 〇　40min 〇　30min ◎　35min ◎　35min ◎　35min
250V（標準） ◎　20min ◎　10min ◎　20min ◎　15min 〇　25min ― ―
450V（高速） 〇　10min 〇　5min 〇　10min ― ― ― ―

C C モード

（ゲル1枚）

 10mA ― ― 〇　60min ― ― 〇　60min ◎　60min
20mA（標準） 〇　30min 〇　25min ◎　30min 〇　50min ◎　25min ◎　30min 〇　30min
40mA（標準） 〇　15min 〇　12min ― ◎　25min 〇　15min ― ―

C C モード

（ゲル2枚）

 10mA ― ― ― ― ― ― ―
20mA（標準） ― ― 〇　60min ― ― 〇　60min ◎　60min
40mA（標準） 〇　30min 〇　25min ◎　30min 〇　50min ◎　25min ◎　30min 〇　30min

泳動時間は目安です。
※Laemmli法に準拠したゲルは150Vもしくは10mA/gel、20mA /gelの泳動条件のみ使用可能
※※Shagger法に準拠したゲルは150Vもしくは10mA/gel、20mA /gelの泳動条件のみ使用可能

使用方法

WSE-1030　コンパクトPAGE Neo（シングルタイプ）と使用方法は同じです。

（１）下部槽に泳動バッファーを入れます。

（２）ゲルをセットします。

（３）プレート押さえで、ゲルを固定します。

（４）上部槽に泳動バッファーを入れます。

（５）泳動サンプルをアプライします。

（６）電源をセットします。

（７）泳動条件を設定します。

（８）電気泳動をスタートします。

データ・資料

10分の泳動時間でクリアでシャープなパターン

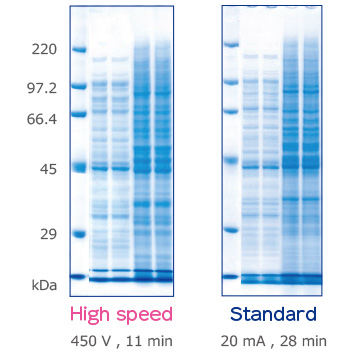

泳動パターン のコピー.jpg　　　　　　
ゲル1枚あたり245mLの泳動バッファーでゲルをしっかりカバーします。
ゲルの両面恒温により、発熱によるスマイリングなどの泳動パターンの乱れを最小限に抑えます。
上図は、c-PAGEL Neo 15%を450Vの高速泳動、20ｍA/gelの標準泳動した際の泳動パターンを示しています。
十分な量の泳動バッファーにより、わずか10分の泳動でもパターンが乱れることなく明瞭に泳動できていることが確認できます。

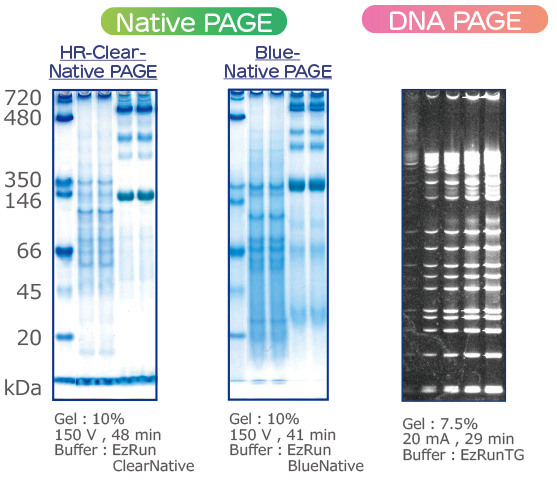

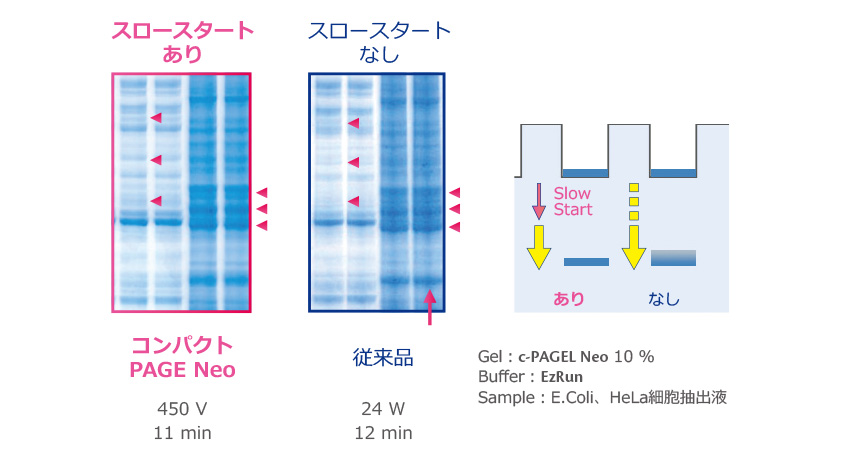

スロースタート説明 のコピー.jpg　　Native_DNA PAGE のコピー.jpg

コンパクトPAGE Neoは、定電圧モードにスロースタート機能がついています。
サンプルがゆっくりゲルに入るので、高電圧での泳動でもバンドがスメアにならず、明瞭なパターンが得られます。
スロースタート機能によって高分子量のタンパク質もゲルに入りやすくなるので、Native PAGEでもクリアでシャープなバンドが得られます。

既製ゲルを使用する場合

c-PAGEL Neo_rgb のコピー.png
c-PAGEL Neo（コンパクトサイズ既製ゲル）

ゲルを自作する場合


WSE-1090 または WSE-1092 多連コンパクトゲル作製器

※ WSE-1090とWSE-1092ではゲルの厚さが異なります。詳細はこちらをご覧ください。

製品仕様

型式・名称 WSE-1040 コンパクトPAGE Neo WSE-1040W コンパクトPAGE Neo
対応泳動プレート 76 mm(W)×4～5 mm(D)×70 mm(H)　CAB-075型およびCAB-10型/CB-00型、c・パジェル Neo、cp･パジェル Neo（既製ゲル）
ゲルサイズ 60 mm(W)×0.75または1.0 mm(D)×60 mm(H)
同時泳動ゲル数 最大２枚　（１枚のみの泳動も可能）
サンプルコウム 付属なし 12検体（ウェル2.9 mm幅、13 μL／ウェル）、1.0 mm厚、水色
PP成型、CP10-12型
プレート装着方式 専用 くさび形プレート押えによる押し圧方式
プレート恒温方式 上下部緩衝液による両面恒温化
緩衝液容量 245 mL/チャンバー （上部槽135 mL、下部槽110 mL）
泳動槽部極性 上部：陰極(－)、下部：陽極(＋)
電源部 設定：START/STOPボタンによる出力のONとOFF、SELECTボタンおよび上下ボタンによる出力モードの選択と泳動時間の設定
タイマー：1~90 minカウントダウン表示、タイマーオフ（HOLD）はカウントアップ表示　
表示：LCD→設定時間、出力モード　　LED→青、赤、黄色、緑（通電時は点灯または点滅、エラー時は点滅）
アラーム：出力ストップ時、タイムアップ時、エラー検出時
出力モード・設定

プログラム済みモード（下記）を選択
定電圧モード：150 V/250 V/450 V
定電流モード：10 mA/20 mA/40 mA
※ステップ（2つの出力モードを組み合わせる）機能付き
※定電圧モードにはスロースタート機能付き
ACアダプター 入力：100～240 V、50 Hz/60 Hz
出力：24 V/2.5 A
安全対策 電源部のマグネットセンサーによる安全カバーの開閉検知、電源部安全機能（オープンエラー/ショートエラー、自動出力停止）
電源消費電力 56 W
材質（本体） 電源部：ABS、板金　　　　　泳動槽部：アクリル、ポリカーボネート
材質（泳動プレート） 付属なし ガラス
材質（作製器） 付属なし アクリル、シリコン、ステンレス、アルミニウム
本体寸法・質量 302 mm(W)×70 mm(D)×130 mm(H) 、0.94 kg（電源装着時、突起物、ACアダプター除く）
ACアダプター　110.5 mm(W)×51 mm(D)×32.5 mm(H) 、0.36 kg（コード含む）
標準構成品

・本体（泳動槽部、プレート押え、電源部、ACアダプター）
・取扱説明書

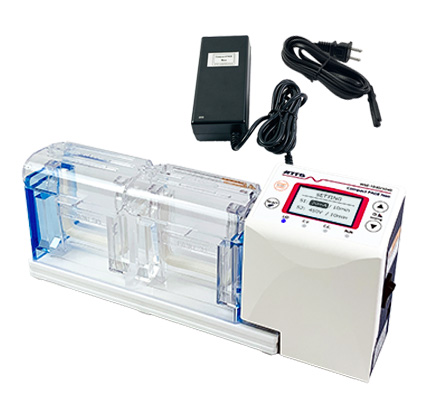

　　　　　WSE-1040 AC含む のコピー.jpg

・本体（泳動槽部、プレート押え、電源部、ACアダプター）
・WSE-1092 多連コンパクトゲル作製器
　　（作製器本体、泳動プレート２セット、コンパクトコウムCP10-12 ２枚、
　　　ダミープレート、スペースプレート）
・取扱説明書

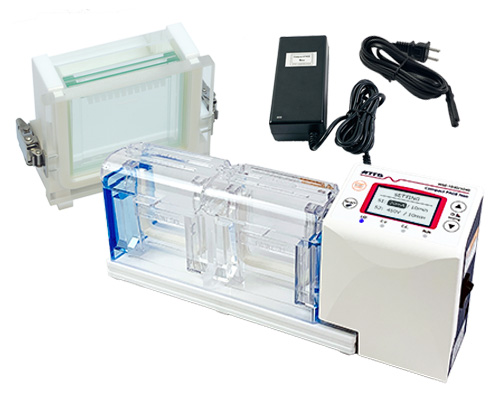

　　　　WSE-1040W のコピー.jpg

価格表

Prices are for domestic orders only.
製品コード 製品名 価格 数量
2322272 WSE-1040 コンパクトPAGE Neo 1台 138,000円
2322274 WSE-1040W コンパクトPAGE Neo（作製器付） １セット 184,800円
2331500 CN-520L c･パジェルNeo(5-20%)10枚 1箱 22,800円
2331510 CN-7.5L c･パジェルNeo(7.5%)10枚 1箱 22,800円
2331520 CN-10L c･パジェルNeo(10%)10枚 1箱 22,800円
2331530 CN-12.5L c･パジェルNeo(12.5%)10枚 1箱 22,800円
2331540 CN-15L c･パジェルNeo(15%)10枚 1箱 22,800円
2331605 CHR520L c･パジェルHR(5-20%)10枚 1箱 22,800円
2331615 CHR7.5L c･パジェルHR(7.5%)10枚 1箱 22,800円
2331625 CHR10L c･パジェルHR(10%)10枚 1箱 22,800円
2331635 CHR12.5L c･パジェルHR(12.5%)10枚 1箱 22,800円
2331645 CHR15L c･パジェルHR(15%)10枚 1箱 22,800円
2331697 CPN-16.5S cp･パジェル Neo(低分子用)10枚 1箱 22,800円
2393690 CP-10 泳動プレートセット(CAB-10/CB-00) 1セット 7,500円
2393691 CAB-10 ノッチ泳動プレート(2枚組) 1組 12,000円
2393637 CB-00 プレーン泳動プレート(2枚組) 1組 3,000円
2393695 CP10-12スマイリングレス・コンパクトコウム(2枚組) 1組 6,000円
2393640 CP075-12 スマイリングレス・コンパクトコウム(2枚組) 1組 6,000円
2393634 CP-075 泳動プレートセット(CAB-075/CB-00) 1セット 7,500円
2393635 CAB-075 ノッチ泳動プレート(2枚組) 1組 12,000円
2394065 二次元用コンパクトフラットコウム （2枚組） 1組 5,000円
2322251 プレート押え(WSE-1010/25/30/40用)2個組  1セット 5,000円
2393689 WSE-1030/40用ACアダプター(24V 2.5A) 1個 15,000円
