WSE-6270LuminoGraphⅡEM
ATTO 60周年感謝祭 第6弾
WSE-6270本体価格 3,300,000円⇒2,640,000円

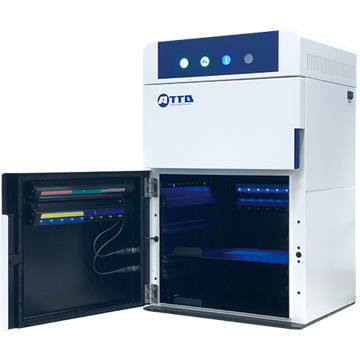

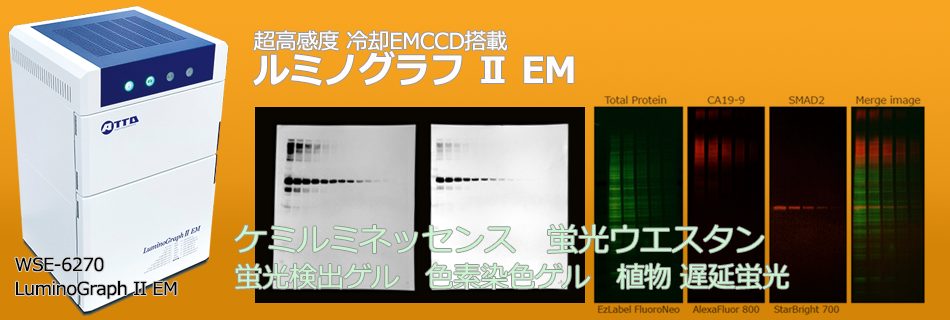

4メガピクセルの高解像度、超高感度 冷却EMCCDカメラを採用したハイエンドケミルミ蛍光撮影システムです。オプションの多種多様な蛍光励起用光源、白色透過光源により、ケミルミだけでなく、蛍光、近赤外光など多様なアプリケーションに使用できます。
| 製品名 | WSE-6270LuminoGraphⅡEM |
|---|---|
| コード | 2006270 |
| 価格 | ¥3,300,000～ |
製品概要
- EM CCDを搭載した次世代モデル
- 最高感度を支える基本技術
・超低ノイズ「-40℃」冷却EM CCDカメラ
・EM GAIN機能で短時間での発光検出を可能に
・「F0.8」超高感度レンズ搭載
・自動露光機構「AutoExpose」で高感度・広ダイナミックレンジ
・撮影サイズ 最大273×180mm 最小106×70mm - 多彩な光源オプションで多用途な検出を1台で可能に
※本装置はISO24421：2023のOptical signal measurement instrumentsに適合しています。適合宣言書は下記「ドキュメント」からダウンロードできます。
データ・資料
EM-CCD搭載の圧倒的な感度

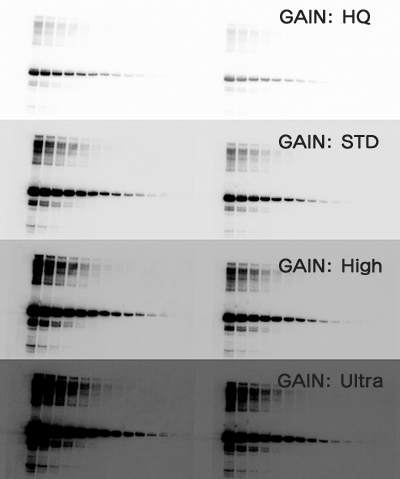

発光撮影例（GAIN比較）
LuminoGraphⅡEMには高感度検出を可能にするEM-CCDが搭載されています。
「-40℃」の冷却技術と組み合わせ、従来よりも約50倍の感度を実現しました。
感度（GAIN）を4段階に調整可能で蛍光撮影から発光撮影まで広く対応します。

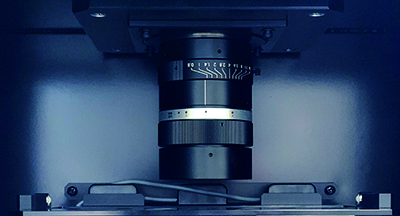

圧倒的な高感度レンズの性能「F0.8」
LuminoGraphⅡEMには世界最高峰の高感度を誇る「F0.8」レンズを採用しました。
競合製品の高感度レンズと比較すると10～300％も明るく、微弱な光を検出することを可能にします。デジタル処理に頼らない、低ディストーション性能により、広い画角を実現しながらも、歪みやボケの少ない高解像度な描写を可能にします。
様々な検出試薬に対応

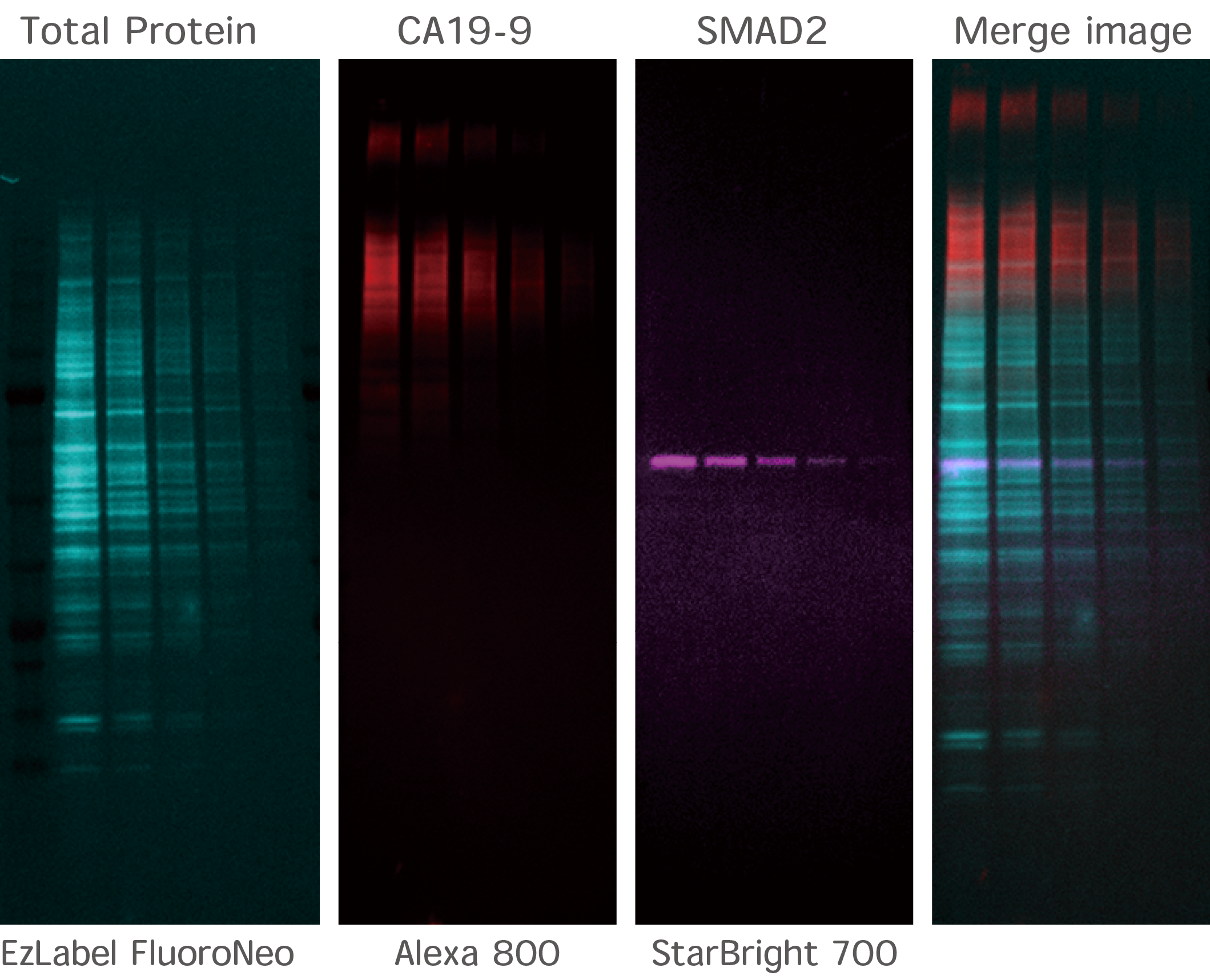

蛍光ウエスタン撮影に対応

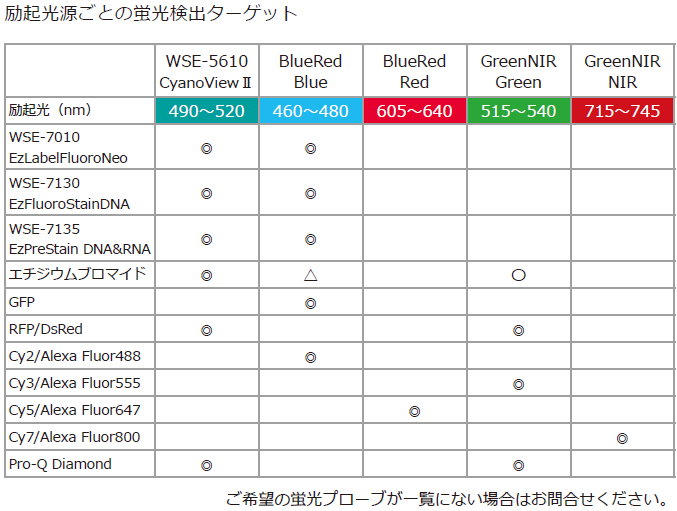

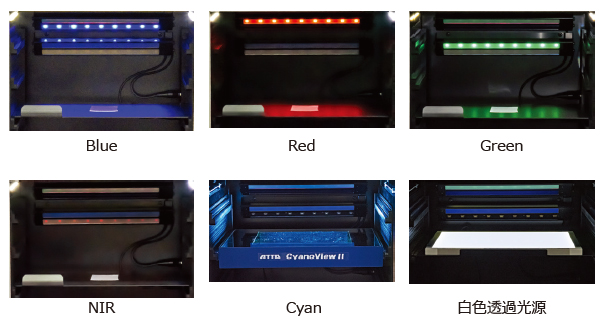

LuminoGraphⅡEMは様々な試薬の検出のため、光源を追加することが可能です。Blue光源、Green光源、Red光源、Cyan光源、UV光源、白色透過光源他、シリーズ初となるNIR光源を準備しました。
|
ターゲット |
蛍光色素 |
励起光 |
フィルター |
露光時間 |
|---|---|---|---|---|
|
Total Protein |
EzLabel FluoroNeo |
Blue LED |
BPF525 |
5 秒 |
|
CA19-9 |
StarBright 700 |
Blue LED |
BPF690 |
2秒 |
|
SMAD2 |
Alexa800 |
NIR |
LPF810 |
10秒 |
実験条件
ゲル：UH-R420
サンプル： EzLabel FluoroNeo標識 Colo205細胞抽出液
(30, 15, 7.5, 3.7, 1.8µg/レーン）
転写条件： EzFastBlot, 24V, 15分
ブロッキング：EzBlockCAS, 1時間
CA19-9
1次抗体：抗ヒトCA19-9マウスモノクローナル抗体
2次抗体：StarBright700標識抗マウスIg抗体
SMAD2
1次抗体：抗ヒトSMAD2ウサギモノクローナル抗体
2次抗体：Alexa 800 標識抗ウサギIg抗体

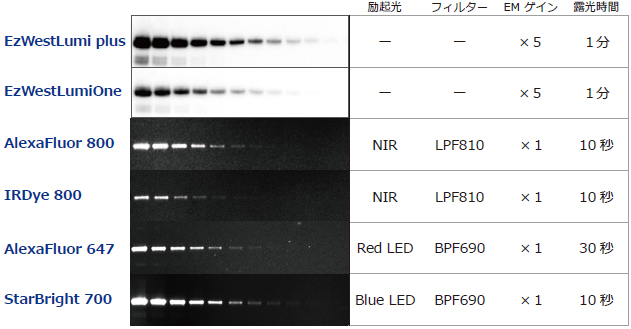

ケミルミ検出と蛍光検出の比較
ケミルミ検出と蛍光検出をウエスタンブロッティングで比較しました。検出限界はケミルミ検出が優れます。蛍光検出は励起光と蛍光が異なれば多重染色が可能であることがメリットです。LuminoGraph Ⅱ EMは様々な検出法に対応が可能です。
実験条件
ゲル：UH-R420（u-PAGEL H）
サンプル：ヒトトランスフェリン(10 ng/ レーンからの１/ ２希釈系列）
転写条件：EzFastBlot, 24V, 15 分
ブロッキング：EzBlockCAS, 1 時間
1 次抗体：抗ヒトトランスフェリン ウサギポリクローナル抗体 （共通）
2 次抗体：HRP 標識抗ウサギIg 抗体
（EzWestLumi plus/EzWestLumiOne 用）
2 次抗体：Alexa Fluor 800 標識抗ウサギIg 抗体
2 次抗体：IRDye 800 標識抗ウサギIg 抗体
2 次抗体：Alexa Fluor 647 標識抗ウサギIg 抗体
2 次抗体：StarBright 700 標識抗ウサギIg 抗体

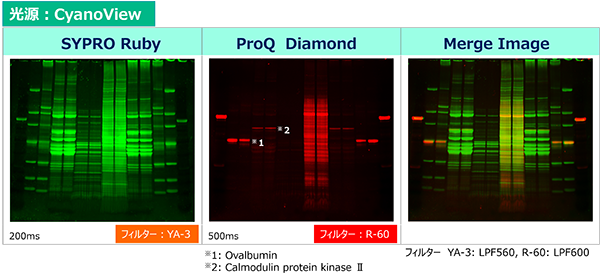

リン酸化タンパク質の検出
ProQ Diamondでリン酸化タンパク質を検出した後に、同じゲルをSYPRO Rubyで染色した結果を示しています。重ね合わせたイメージはCS Analyzerで作成しました。
サンプル
Lane 1, 14: EzProtein Ladder
Lane 2, 13: EzStandard Ⅱ
Lane 3, 12: EzLabelFluoroNeo添付マーカー
Lane 4, 5: Chick muscle protein
Lane 6, 7: E. Coli extract protein
Lane 8, 9: HeLa cell extract protein
Lane 10, 11: Chick muscle protein
使用製品
WSE-7020 EzProtein Ladder
WSE-7015 EzStandard Ⅱ
WSE-7010 EzLabel FluoroNeo
AE-1340 EzStain AQua
AE-6530 ラピダス ミニスラブ電気泳動槽
WSE-3100 PowerStation Ghibli I
WSE-6270 LuminoGraphⅡEM
WSE-5600 CyanoView
蛍光標識タンパク質の検出

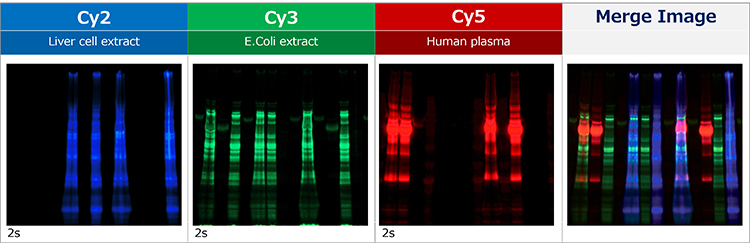

Cy2でラベルした肝細胞抽出液、Cy3でラベルした大腸菌抽出液、Cy5でラベルした血漿サンプルを電気泳動し、蛍光ラベルされたタンパク質を、それぞれに適した励起光とフィルター組み合わせで撮影したゲルの画像を疑似カラーで示しています。重ね合わせたイメージはCS Analyzerで作成しました。

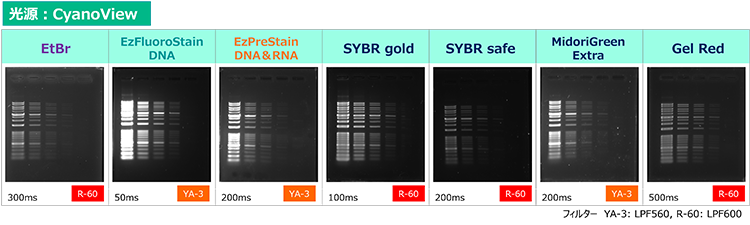

DNAの蛍光検出
1.2％アガロースゲル（1×TAE)でDNAのサイズマーカーを泳動し、泳動後のゲルを様々な蛍光試薬で３０分間染色し、LuminoGraphⅡEMで撮影した結果を示しています。EzPreStain DNA＆RNAは泳動バッファーに添加し、泳動中に先染めしています。
使用製品
WSE-7130 EzFluoroStain DNA
WSE-7135 EzPreStain DNA&RNA
WSE-1710 サブマージ ミニ
WSE-6270 LuminoGraphⅡEM
WSE-5600 CyanoView
製品仕様
| 型式・製品名 | WSE-6270 LuminoGraphⅡ EM |
|---|---|
| カメラ | 高感度冷却EMCCDカメラ |
| レンズ | F0.8 高感度レンズ |
| 撮影データ | 2460×1620ピクセル 16bitTIFF/16bitCCD（8bitTIFF・JPEG・BMP変換可能） |
| 画角 | 最大273×180mm 最小106×70mm |
| フィルター | 手動スライド式3ポジション切替方式（50mm角型フィルター） |
| 制御ソフト | ImageSaver7 Windows版 Windows10 64/32bit対応 |
| 寸法・質量 | 365mm(W)×330mm(D)×580mm(H) ・ 21kg（本体のみ） |
| 電源・消費電力 | AC100-240V 50/60Hz 最大200W |
価格表
| 製品コード | 製品名 | 価格 | 数量 |
|---|---|---|---|
| 2006270 | WSE-6270 LuminoGraphⅡEM 1式 | 3,300,000円 | |
| 2006271 | WSE-6270-CS LuminoGraphⅡEM 1式 | 3,550,000円 | |
| 2006272 | WSE-6270-CSP LuminoGraphⅡEM 1式 | 3,800,000円 | |
| 2006275 | WSE-6270CyW-CP LuminoGraphⅡEM 1式 ※ウエブ会員限定キャンペーン | 3,643,100円 | |
| 2006274 | WSE-6270FW-CP LuminoGraphⅡEM 1式 ※ウエブ会員限定キャンペーン | 4,588,000円 | |
| 2006276 | CyanⅡ蛍光撮影キット 1組 | 351,000円 | |
| 2008152 | WSE-5610 CyanoViewⅡ 1台 | 275,000円 | |
| 2006279 | 白色撮影キット（CBB染色ゲル等撮影キット） 1組 | 135,000円 | |
| 2006280 | UV蛍光撮影キット（WSE-6270用） 1組 | 403,000円 | |
| 2008069 | BPF600 フィルター50mm角型 1枚 | 120,000円 | |
| 2008065 | BPF690 フィルター50mm角型 1枚 | 150,000円 | |
| 2008067 | BPF525フィルター 50mm角型 1枚 | 120,000円 | |
| 2008068 | LPF830フィルター 50mm角型 1枚 | 120,000円 | |
| 2195939 | ゲルトレイ（WSE-6200/6270用） 1枚 | 25,000円 | |
| 2008062 | BPF510 50mm角型 (GFP撮影用バンドパスフィルター) 1枚 | 150,000円 | |
| 2006277 | フィルターホルダー(WSE-6270用) 1個 | 25,000円 | |
| 2006278 | 光源用トレイ(WSE-6270用) 1個 | 25,000円 | |
| 2006282 | 近赤外用棚板(WSE-6270用) 1枚 | 25,000円 | |
| 2006290 | IQ据付時適格性確認(WSE-6270) 1式 | 300,000円 | |
| 2006291 | OQ稼働時適格性確認(WSE-6270) 1式 | 300,000円 | |
| 2008120 | BlueRed LED(WSE-6270用) 1式 | 605,000円 | |
| 2008121 | BlueRed LEDセット 1式 | 900,000円 | |
| 2008125 | GreenNIR LED(WSE-6270用) 1式 | 580,000円 | |
| 2008126 | GreenNIR LEDセット 1式 | 900,000円 | |
| 2006281 | 棚板（WSE-6270用） 1枚 | 25,000円 | |
| 2140913 | UPP-110HGプリンタ用紙10巻 1組 | 30,800円 |
