励起用可視光LED光源 WSE-5400 Printgraph Classic庫内に設置できる、染色・発色メンブレンや活性染色ゲル撮影用 落射白色LED光源です。

WSE-5400用落射WhiteLEDプレートセット

落射WhiteLEDプレートセット 光源(2個)、ケーブル付電源ボックス、撮影用ブラックシート・ホワイトシート(各1枚)、ケーブル用クランプ(2個)
落射WhiteLEDプレートセット 光源(2個)、ケーブル付電源ボックス、撮影用ブラックシート・ホワイトシート(各1枚)、ケーブル用クランプ(2個)

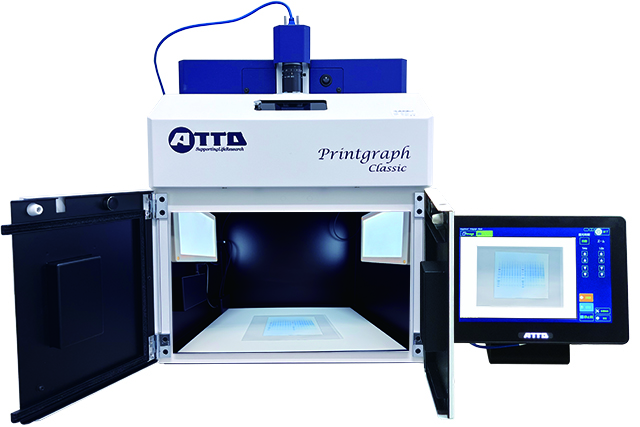

WSE-5400 Printgraph Classicに落射WhiteLEDプレートセットを装着したイメージ図  庫内底面に撮影用シート(ブラック/ホワイト)を置き、ピタットクリアに挟み込んだゲルやメンブレンを セットし、カメラで撮影します。Printgraph Classicではカラー撮影も可能です。
WSE-5400 Printgraph Classicに落射WhiteLEDプレートセットを装着したイメージ図 庫内底面に撮影用シート(ブラック/ホワイト)を置き、ピタットクリアに挟み込んだゲルやメンブレンを セットし、カメラで撮影します。Printgraph Classicではカラー撮影も可能です。
落射WhiteLEDプレートセット 光源(2個)、ケーブル付電源ボックス、撮影用ブラックシート・ホワイトシート(各1枚)、ケーブル用クランプ(2個)
WSE-5400 Printgraph Classicに落射WhiteLEDプレートセットを装着したイメージ図  庫内底面に撮影用シート(ブラック/ホワイト)を置き、ピタットクリアに挟み込んだゲルやメンブレンを セットし、カメラで撮影します。Printgraph Classicではカラー撮影も可能です。

面発光タイプの白色光源2個を、WSE-5400 Printgraph Classicの庫内両側面にセットし、キャビネット中央に置いたメンブレンやゲルを撮影するための落射光源として使用します。本セットには、白色/黒色の撮影用シートが付属し、サンプルの検出法により使い分けできます。

製品名 WSE-5400用落射WhiteLEDプレートセット
コード 2305428
価格 ¥100,000

目的・用途

  • 酵素発色や染色したメンブレンの撮影用
  • 活性染色したポリアクリルアミドゲル撮影用
  • 色素染色したポリアクリルアミドゲル撮影用
  • WSE-5400 Printgraph Classicのカラー撮影に最適

製品概要

  • 面発光白色LED光源2個でサンプルに白色光を照射

  • 撮影用ブラックシート/ホワイトシートを付属

  • WSE-5400に追加光源用ACアダプタを装着し、WhiteLEDプレートを装着すれば、キャビネット外側の電源スイッチでON-OFFが可能

  • アルカリ乾電池 単4形 3本(光源1台あたり)でも使用可能

データ・資料

撮影データ例

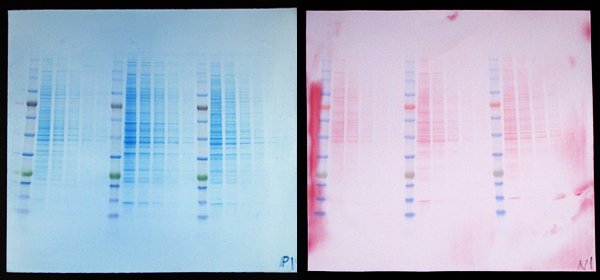

落射WhiteLEDプレートセットをWSE-5400 Printgraph Classicにセットし、CBB染色メンブレン、ポンソーS染色メンブレンをカラー撮影しました。同様に酵素発色メンブレンも撮影可能です。






撮影データ例

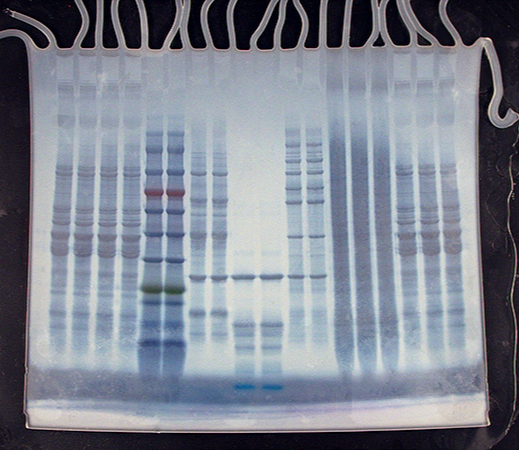

SDS-PAGEを行ったタンパク質のリバース染色ゲルをPrintgraph Classic庫内にブラックシートをセットし、落射WhiteLEDプレートセットで照射してカラー撮影しました。白色透過光源では撮影しにくいバックグラウンドが白濁するリバース染色ゲルも撮影可能です。




製品仕様

製品構成 落射WhiteLEDプレートセット
構成品 数量
① ホワイトLEDプレート 2個
② ケーブル付電源ボックス 1個
③ ブラックシート/ホワイトシート 各1枚
④ コードクランプ 2個
⑤ カラーバランスシール(WSE-5400用カメラ ホワイトバランスメモ用) 1枚
⑥ 定規 1枚
ホワイトLEDプレート(白色LED光源)仕様
項目 仕様
光源 白色LED
相関色温度 4740~5310ケルビン
平均輝度 約800cd/m2
電源 4.2V(電圧玄関用 ケーブル付電源ボックス使用)
アルカリ乾電池 単4形 3本(1台あたり)×2台分
ランプ寿命 約50,000時間(輝度70%)
外形寸法 186×111×13mm
質量 230g(本体1台/電池除く)
本体材質 ABS樹脂
照射表面材質 アクリル

※構成品 ブラックシート/ホワイトシートは撮影サンプルによって色を選択してください。
※構成品 コードクランプは電源ボックスからのケーブルを庫内壁面に固定するために使用します。
※本製品は防水仕様ではありません。恒温・多湿環境でのご使用は避けてください。
※本製品をWSE-5400 Printgraph Classicで使用する場合、追加光源ACアダプタ(No.2305423/15,000円)を別途ご購入ください。

価格表

Prices are for domestic orders only.
製品コード 製品名 価格 数量
2305428 落射WhiteLEDプレートセット 1セット 100,000円
