励起用可視光LED光源 色素染色ゲルやX線フィルムの撮影用フラット光源
FLAT-Viewer フラットビュア
目的・用途
- LuminoGraphⅠ/Ⅱ/ⅡEMのフラットフィールド補正データ取得用光源
- 色素染色ゲルやX線フィルムの撮影用の白色透過光源
| 製品名 | FLAT-Viewer フラットビュア |
|---|---|
| コード | 2196160 |
| 価格 | ¥90,000 |
製品概要
- 薄型コンパクト設計 （厚さ10mm）
- 高輝度で光が均一な照度面 （輝度ムラ 10％未満）
- 長寿命のLED光源 （約4万時間）
データ・資料

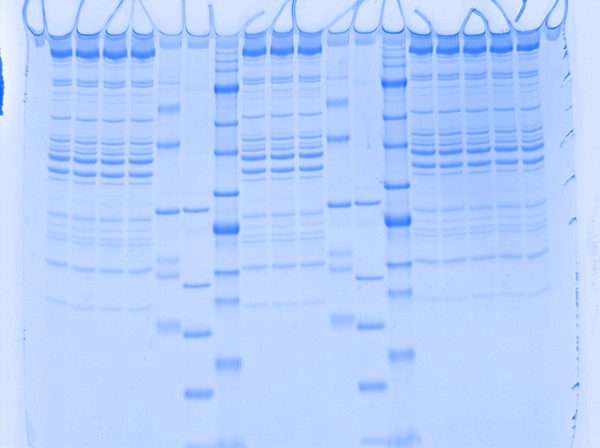

撮影データ例フラットビュアをWSE-6100H LuminoGraphⅠにセットし、シャッタースピード1/6秒で撮影した画像を、疑似カラー（CBB色）表示し保存しました。フラットフィールド補正を行っているので画面の端までムラの少ないデータが撮影できました。 |
製品仕様
| 型式・名称 | フラットビュア（FLAT-Viewer） |
|---|---|
| 用途 | ゲル等撮影用 白色透過光源 |
| 照射面サイズ | 210mmx175mm※1 （全面：230mmx195mm） |
| 光源 | LED |
| 寸法 | 250mm(W)x215mm(D)x10mm(H) |
| 質量 | 450g |
| 電源 | DC12V （ACアダプター別売）※2 消費電力8W |
※1：輝度ムラ10％未満のフラットな照射エリア
※2：アトーAE-6933FXプリントグラフ／AE-9000 E-Graph／AE-9100 Ez-Capture／AE-9150 Ez-CaptureII／AE-6981ライトキャプチャーII（S/N470011以降）/AE-9300 Ez-Capture MG/AE-9160 Ez-Capture ST/WSE-5100 Printgraph MEGAにはフラットビュア用DC12V電源が内蔵されています。
上記機種以外でご使用になるには、フラットビュア用のACアダプターが必要になります。
使用上の注意
- 分解・修理等は行わないでください。
- 本製品に直接水をかけたり、湿度の高い場所で使用しないでください。
- 濡れたゲル等・試料を照射面に直接置かないでください。
- 照射面への加重や押圧、カッター等の使用は避けてください。
- 強い衝撃を与えないでください。
価格表
Prices are for domestic orders only.
| 製品コード | 製品名 | 価格 | 数量 |
|---|---|---|---|
| 2196160 | フラットビュア(FLAT-Viewer) 1台 | 90,000円 | |
| 2196161 | フラットビュア用ACアダプタ 1個 | 15,000円 | |
| 2130432 | 減光フィルター ND-13 50mm角型 1枚 | 20,000円 | |
| 2130446 | 減光用フィルター （ND-0.1） 50mm角型 （FLAT-Viewer用） 1枚 | 20,000円 |
Prices are for domestic orders only.
