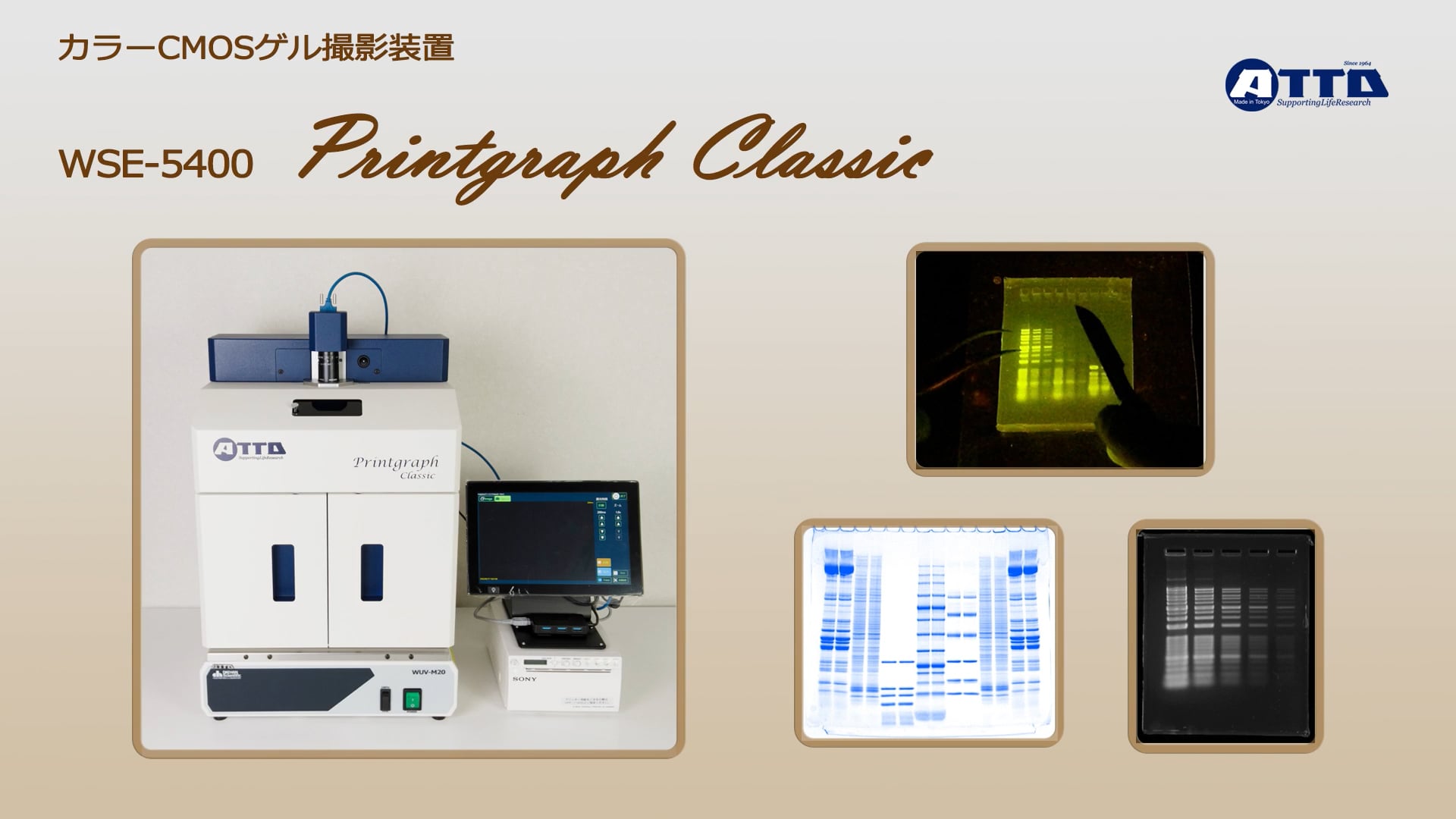

ゲル撮影装置 「WSE-5400 Printgraph Classic」はカラーCMOSカメラを搭載、高速起動～撮影～プリントのスタイルを持ちながら、画質にもこだわったゲル撮影装置です。
WSE-5400 プリントグラフClassic
ATTO 60周年感謝祭 第6弾
WSE-5400本体・コントローラ・UV照射装置 1,000,000円⇒850,000円
アトー ゲル撮影装置の系譜を引き継ぐ「Classic」モデル
3MカラーCMOSカメラ+タッチパネル操作により、最先端の機能を皆様へ提供いたします！
プリントグラフは累計4,000台を超えるブランドです。
| 製品名 | WSE-5400 プリントグラフClassic |
|---|---|
| コード | 2305405 |
| 価格 | ¥800,000～ |
動画で紹介
Printgraph Classicの使用方法
動画リンクはコチラ⇒
製品概要
- UV光源による、エチジウムブロマイド染色ゲル、SYBR Green/Safe染色ゲルなどの撮影
- 白色透過光源によるCBB染色ゲル、銀染色ゲルなどの撮影（オプション）
- Cyan励起光源による、各種蛍光染色ゲルの撮影（オプション）
- 落射WhiteLEDプレート光源による、発色したブロッティング膜などの撮影（オプション）
- カラー撮影/モノクロ撮影切替可能
- 高画質デジタルグラフィックプリンタで即プリントアウト
- 撮影した画像をUSBメモリに保存
データ・資料

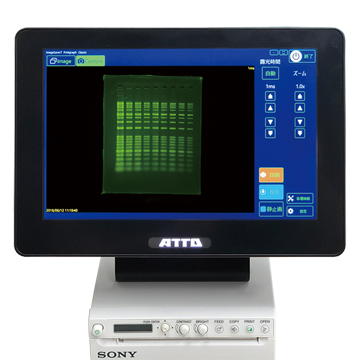

カメラコントローラは液晶ディスプレイと一体化しています。
撮影制御・画像保存・印刷などの操作が可能です。
主な構成と概要
|
|
WSE-5400-ACP Printgraph Classic ALL IN ONE |
|
|

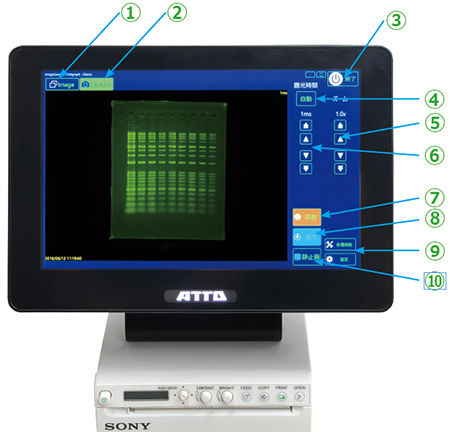

高速起動～簡単操作でプリントアウト・画像保存が可能 ①Imageタブ：保存画像を表示・選択 ②Captureタブ：撮影モード ③終了：プリントグラフを終了 ④自動：露光時間を自動調整 ⑤ズーム：ズーム調整（1倍～8倍） ⑥露光時間：露光時間調整 ⑦印刷：UP-X898プリンタでプリントアウト（モノクロ） ⑧保存：USBメモリに画像保存 ⑨各種設定 ⑩静止画：画面をフリーズ |
3メガピクセルカラーCMOSカメラ搭載
| EzFluoroStainDNA染色ゲル（カラー撮影） | CBB染色ゲル（カラー撮影） | Native PAGEゲル（カラー撮影） |
|
|
|
|

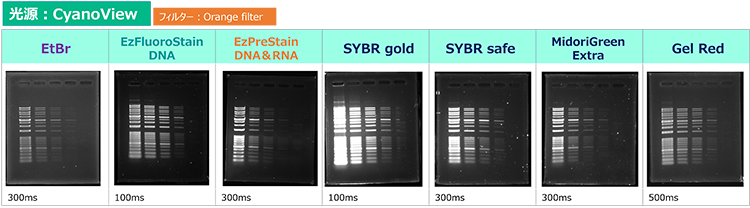

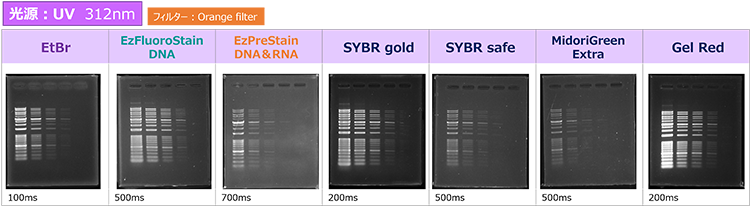

DNA撮影イメージ
| 1.2％アガロースゲル（1×TAE)でDNAのサイズマーカーを泳動し、泳動後のゲルを様々な蛍光試薬で３０分間染色し、Printgraph Classicで撮影した結果を示しています（モノクロ撮影）。EzPreStain DNA＆RNAは泳動バッファーに添加し、泳動中に先染めしています。
使用製品 WSE-7130 EzFluoroStain DNA WSE-7135 EzPreStain DNA&RNA WSE-1710 サブマージ ミニ WSE-5600 CyanoView WSE-5400 Printgraph Classic |

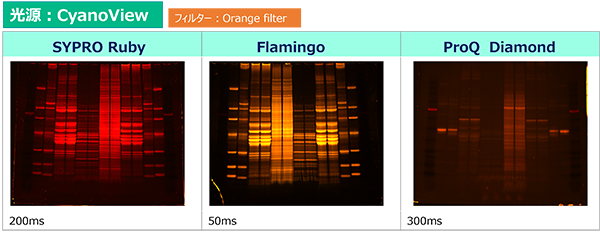

タンパク質の染色イメージ
|
|
|
| CBB染色（EzStain AQua）および各蛍光染色液で染色したゲルを、表示した光源とフィルターの組み合わせで撮影した画像を示しています。上記の画像は、疑似カラーではなく、すべてカラー撮影画像です。 サンプル Lane 1, 14: EzProtein Ladder Lane 2, 13: EzStandard Ⅱ Lane 3, 12: EzLabelFluoroNeo添付マーカー Lane 4, 5: Chick muscle protein Lane 6, 7: E. Coli extract protein Lane 8, 9: HeLa cell extract protein Lane 10, 11: Chick muscle protein 使用製品 WSE-7020 EzProtein Ladder WSE-7015 EzStandard Ⅱ WSE-7010 EzLabel FluoroNeo AE-1340 EzStain AQua AE-6530 ラピダス ミニスラブ電気泳動槽 WSE-3100 PowerStation Ghibli I WSE-5400 Printgraph Classic WSE-5600 CyanoView FLAT Viewer |
|

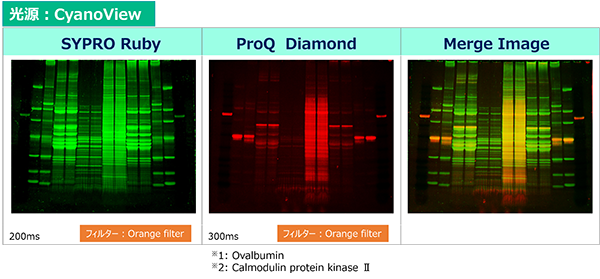

リン酸化タンパク質の検出
|
|
ProQ Diamondでリン酸化タンパク質を検出した後に、同じゲルをSYPRO Rubyで染色した結果を疑似カラーで示しています。重ね合わせたイメージはCS Analyzerで作成しました。 サンプル Lane 1, 14: EzProtein Ladder Lane 2, 13: EzStandard Ⅱ Lane 3, 12: EzLabelFluoroNeo添付マーカー Lane 4, 5: Chick muscle protein Lane 6, 7: E. Coli extract protein Lane 8, 9: HeLa cell extract protein Lane 10, 11: Chick muscle protein 使用製品 WSE-7020 EzProtein Ladder WSE-7015 EzStandard Ⅱ WSE-7010 EzLabel FluoroNeo AE-6530 ラピダス ミニスラブ電気泳動槽 WSE-3100 PowerStation Ghibli I WSE-5400 Printgraph Classic WSE-5600 CyanoView |
DNAもタンパク質も蛍光イメージはPrintgraphにおまかせ！

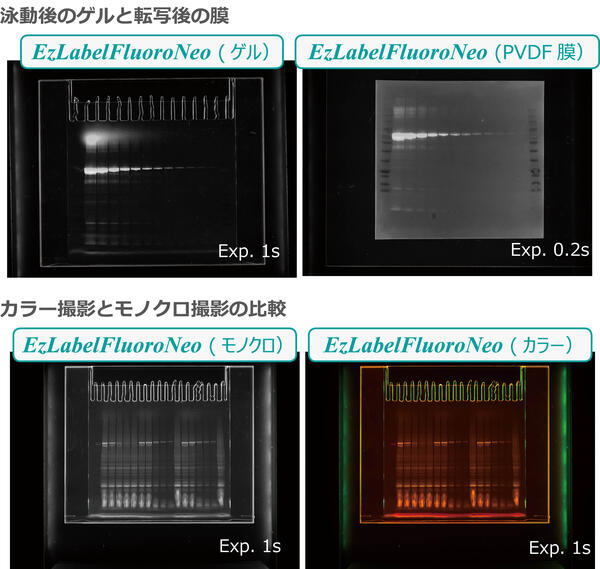

上図はWSE-7010 EzLabelFluoroNeoでラベルしたタンパク質をe-PAGEL HRゲルで高速泳動し、Printgraph Classicで撮影した画像です。いずれもCyanoViewで励起し、付属のオレンジフィルターを用いて撮影しました。上段はゲル（左）と転写後のPVDF膜（右）、下段はモノクロモード（左）で撮影した画像とカラーモード（右）で撮影した画像の比較です。

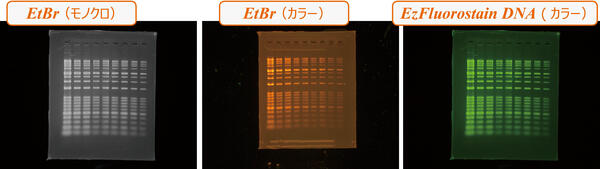

上図はWSE-7030 EzDNA Ladderの希釈系列を1.2％アガロースゲルで泳動し、EtBrおよびEzFluoeostain DNAで染色した後に、Printgraph Classicで撮影した画像です。
製品仕様
| 型式 | WSE-5400 |
|---|---|
| カメラ | 高感度カラーCMOSカメラ |
| 解像度 | 2048×1536 |
| レンズ | F1.4 12mm単焦点レンズ |
| ズーム | 1～8倍（コントローラで制御）0.2×ステップ/１×ステップで調整可能 |
| 撮影制御 | 10インチ タッチ式LCDパネルコントローラー |
| フィルター | オレンジフィルター（50mm角型） |
| 制御ソフト | ImageSaverT（Windows版） |
| 言語 | 日本語/英語 切替可能（ImageSaverT 設定画面より） |
| 撮影サイズ | 25mm(W)×18ｍｍ(D)～200ｍｍ(Ｗ)×150ｍｍ(D） |
| 画像保存 | 16bitTIFF、8bitTIFF、BMP、JPEG選択 |
| シャッタースピード | 1msec～10sec |
| 飽和検知 | 白レベル |
| 寸法・質量 | キャビネット：340mm(W)×275mm(D)×437mm(H) 9.0kg コントローラ：264mm(W)×150ｍｍ(D)×222ｍｍ(H) 2.5kg |
| 電源 | AC100V-240V ２A 50/60Hz （ACアダプタ） |
価格表
Prices are for domestic orders only.
| 製品コード | 製品名 | 価格 | 数量 |
|---|---|---|---|
| 3535037 | T-8 M 紫外線照射用ランプ 8W 312nm 1本 | 12,800円 | |
| 2140913 | UPP-110HGプリンタ用紙10巻 1組 | 30,800円 | |
| 2140202 | UP-X898MD ハイブリッドグラフィックプリンタ 1台 | 275,000円 | |
| 2305423 | WSE-5400用追加光源ACアダプタ 1個 | 15,000円 | |
| 2305428 | 落射WhiteLEDプレートセット 1セット | 100,000円 | |
| 2195931 | ゲルトレイS 1枚 | 18,000円 | |
| 2305400 | WSE-5400 Printgraph Classic （本体・コントローラ） 1式 | 800,000円 | |
| 2305401 | WSE-5400-U Printgraph Classic （本体・コントローラ・UV照射装置） 1式 | 1,000,000円 | |
| 2305413 | WSE-5400-Cy Printgraph Classic （本体・コントローラ・シアンLED光源） 1式 | 1,075,000円 | |
| 2305402 | WSE-5400-P Printgraph Classic （本体・コントローラ・プリンタ） 1式 | 1,075,000円 | |
| 2305403 | WSE-5400-UP Printgraph Classic （本体・コントローラ・UV照射装置・プリンタ） 1式 | 1,275,000円 | |
| 2305415 | WSE-5400-CyP Printgraph Classic （本体・コントローラ・シアンLED光源・プリンタ） 1式 | 1,350,000円 | |
| 2305405 | WSE-5400A-CP Printgraph Classic （ALL IN ONE） 1式 ※ウエブ会員限定キャンペーン | 1,294,400円 |
Prices are for domestic orders only.
