WSE-5300プリントグラフCMOSⅠ
ATTO 60周年感謝祭 第6弾
WSE-5300本体価格 1,210,000円⇒909,000円
紫外線照射によるDNAのEtBr染色ゲルなどの撮影や白色透過光源によるタンパク質CBB染色ゲルなどの撮影がお手軽に行えます。また、2色切替可能なCyanRed Epi光源を使えば、様々な蛍光試薬検出を検出でき、用途が広がります。
前モデル「WSE-5200 Printgraph ２M」からカメラ性能、タッチパネル性能を向上させ、より鮮明な画像を快適に得ることができるようになりました。
| 製品名 | WSE-5300プリントグラフCMOSⅠ |
|---|---|
| コード | 2305311 |
| 価格 | ¥1,210,000～ |
動画で紹介
Printgraph CMOS I の使用方法
動画リンクはコチラ⇒
製品概要
- UV光源による、エチジウムブロマイド染色ゲル、SYBR Green/Safe染色ゲルなどの撮影
- 白色透過光源によるCBB染色ゲル、銀染色ゲルなどの撮影
- CyanRed Epi励起光源による、各種蛍光染色ゲルの撮影
- 高画質デジタルグラフィックプリンタで即プリントアウト
- 撮影した画像内部メモリに保存 USBメモリ、タブレット端末などへの転送可能

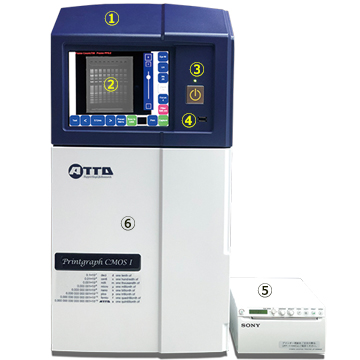

6メガピクセル高解像度CMOSカメラ搭載 ゲル撮影装置
「WSE-5300 Printgraph CMOSⅠ」は6メガピクセルモノクロCMOSカメラを搭載、画質と操作性にこだわったゲル撮影装置です。
①6MピクセルCMOSカメラ
解像度：2927×2054
レンズ：電動6倍ズームレンズ
画角：最大26×18cm

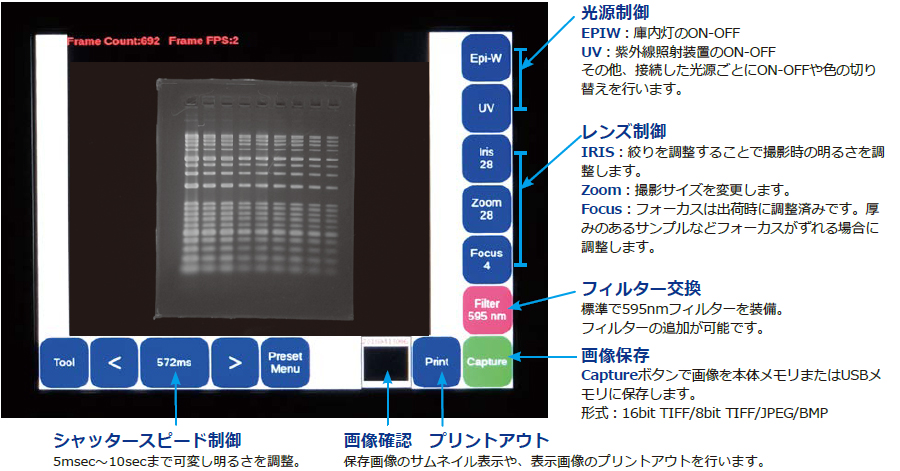

②タッチパネルディスプレイ
レンズ制御：ズーム/絞り（iris）
シャッタースピード制御
光源制御（UV/CyanRed Epi/White）
画像保存・プリントアウト
各種設定
③電源スイッチ
④USB端子（画像保存用）
⑤ハイブリッドグラフィックプリンタ
感熱式プリンタ
高速プリント・低コスト
⑥遮光キャビネット・光源
紫外線照射装置
CyanRed Epi光源
白色透過光源
庫内ランプ
ゲル切出し対応
（切り出し用オレンジフィルター）
ゲルトレイ付属
●高速レスポンスタッチパネル採用
「WSE-5300 Printgraph CMOSⅠ」は高速レスポンス 静電式タッチパネルを採用、各種操作をタッチパネル上で行います。
●実験安全性を考慮し、脱UV・脱EtBrを目指します！

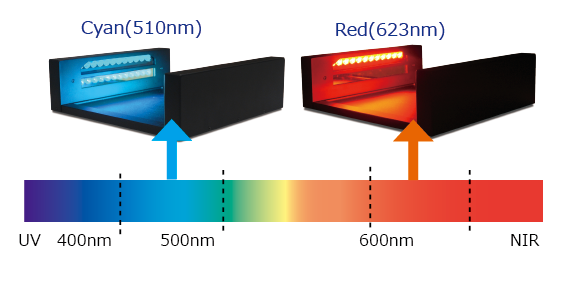

新型光源「CyanRed Epi」を採用、中心波長510nmのCyan励起にてEtBr検出が可能(脱UV)
また、EtBr染色に代わる高感度蛍光染色試薬(EzFluoroStainDNAなど）の高感度検出も可能です(脱EtBr)
データ・資料
撮影データ例

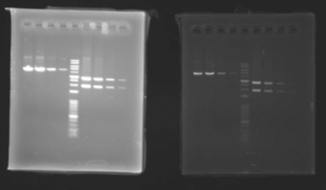

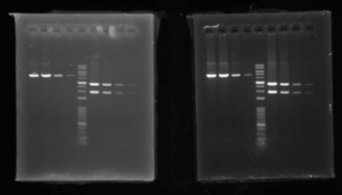

サンプル：CLuc vector・DNAマーカー
左ゲル：EtBr染色 右ゲル：WSE-7135 EzPreStain DNA&RNA染色
|
|
|
|
検出用光源：CyanRed Epi Cyan（510nm）照射 |
検出用光源：紫外線照射装置（312nm）照射 |

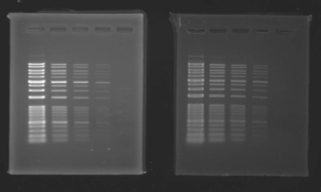

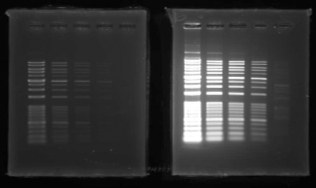

サンプル：DNAマーカー
左ゲル：EtBr染色 右ゲル：WSE-7130 EzFluoroStain DNA染色
|
|
|
|
検出用光源：CyanRed Epi Cyan（510nm）照射 |
検出用光源：紫外線照射装置（312nm）照射 |

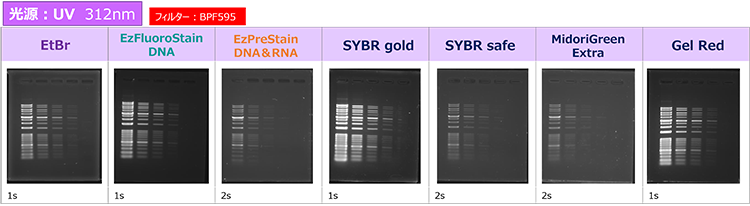

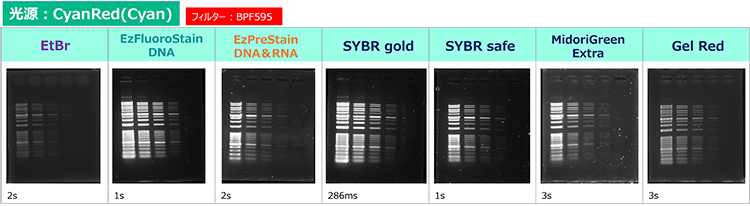

さまざまな蛍光検出試薬によるDNAの検出例
| 1.2％アガロースゲル（1×TAE)でDNAのサイズマーカーを泳動し、泳動後のゲルを様々な蛍光試薬で３０分間染色し、Printgraph CMOS Ⅰで撮影した結果を示しています。EzPreStain DNA＆RNAは泳動バッファーに添加し、泳動中に先染めしています。
使用製品 WSE-7130 EzFluoroStain DNA WSE-7135 EzPreStain DNA&RNA WSE-1710 サブマージ ミニ WSE-5300 Printgraph CMOSⅠ |
タンパク質 SDS-PAGE検出例
|
|
|
|

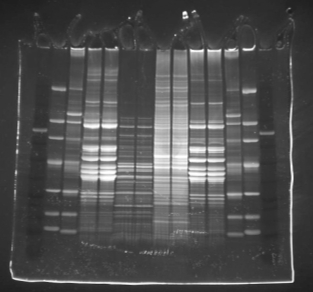

染色試薬：SYPRO Ruby |

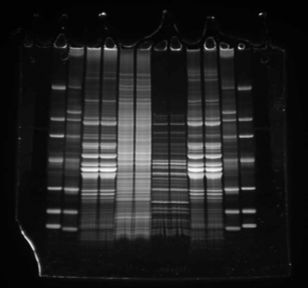

染色試薬：Flamingo fluorescent gel stain |
|
|
|
|

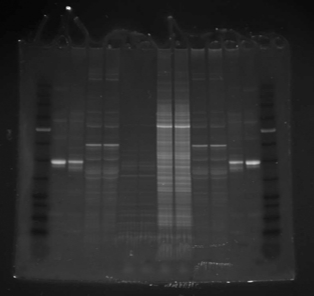

染色試薬：Pro-Q Diamond |
染色試薬：AE-1340 EzStain AQua |

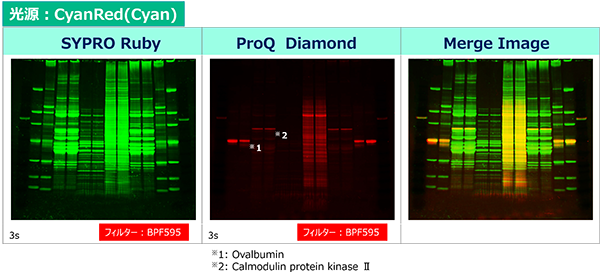

リン酸化タンパク質の検出
|
|
ProQ Diamondでリン酸化タンパク質を検出した後に、同じゲルをSYPRO Rubyで染色した結果を示しています。重ね合わせたイメージはCS Analyzerで作成しました。 サンプル Lane 1, 14: EzProtein Ladder Lane 2, 13: EzStandard Ⅱ Lane 3, 12: EzLabelFluoroNeo添付マーカー Lane 4, 5: Chick muscle protein Lane 6, 7: E. Coli extract protein Lane 8, 9: HeLa cell extract protein Lane 10, 11: Chick muscle protein 検出用光源：CyanRed Epi Cyan（510nm）照射 撮影条件：ファイルサイズ：STD 露光時間：3秒 フィルター：595nm 使用製品 WSE-7020 EzProtein Ladder WSE-7015 EzStandard Ⅱ WSE-7010 EzLabel FluoroNeo AE-6530 ラピダス ミニスラブ電気泳動槽 WSE-3100 PowerStation Ghibli I WSE-5300 Printgraph CMOSⅠ |
ゲル切出し対応
切出し用オレンジカバーを使用すれば、紫外線照射装置またはCyan光源でゲルのバンド切出しが可能です。
|
|
|
|

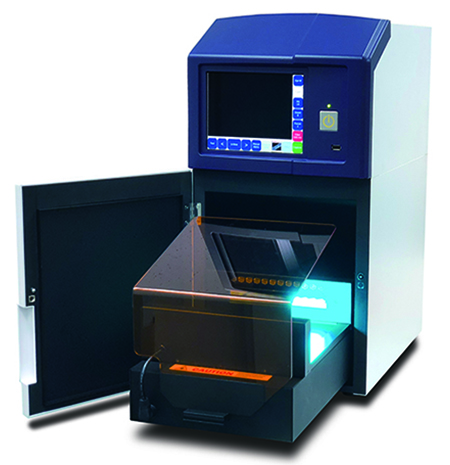

CyanRed Epi：可視光でゲルからバンド切出しが可能です。 |

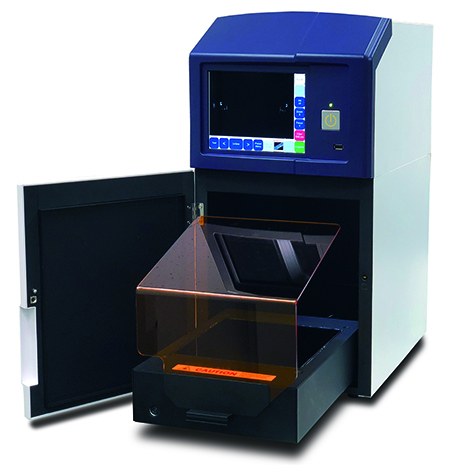

紫外線照射装置：UV光でゲルからバンド切出しが可能です。 |
製品仕様
| 型式 | WSE-5300 |
|---|---|
| カメラ | 高感度モノクロCMOSカメラ |
| 解像度 | High：2927×2054 Standard：1463×1027 |
| 階調 | 14bit |
| レンズ | モーター駆動式 6倍ズームレンズ |
| モニタ | 8インチ 静電タッチ式LCDパネル |
| フィルター | 6ポジション電動切替 595nmフィルター標準 （EtBr、EzFluoroStainDNA、SYBR Dyeなど各種染色試薬対応) |
| 撮影サイズ | 45mm(W)×30ｍｍ(D)～260ｍｍ(Ｗ)×180ｍｍ(D） |
| 画像保存 | 16bitTIFF、8bitTIFF、BMP、JPEG選択 |
| シャッタースピード | 5msec～10sec |
| 白色透過光源 | 標準 |
| 紫外線照射装置 | 312nm WSE-5300A,WSE-5300UVに標準付属 |
| CyanRed Epi | Cyan：510nm Red：623nm WSE-5300A,WSE-5300CRに標準付属 |
| プリンタ | UP-X898MD ハイブリッドプリンタ WSE-5300Aに標準付属 |
| 飽和検知機能 | 白レベル |
| 無線LAN機能 | IEEE802.11b/g/n |
| インターフェース | USB：3端子/LAN：1端子 |
| 寸法 | 305(W)×620(H)×450(D) |
| 質量 | 28㎏ |
| 電源 | AC100V-240V |
価格表
| 製品コード | 製品名 | 価格 | 数量 |
|---|---|---|---|
| 2195931 | ゲルトレイS 1枚 | 18,000円 | |
| 3535037 | T-8 M 紫外線照射用ランプ 8W 312nm 1本 | 12,800円 | |
| 2140913 | UPP-110HGプリンタ用紙10巻 1組 | 30,800円 | |
| 2140202 | UP-X898MD ハイブリッドグラフィックプリンタ 1台 | 275,000円 | |
| 2305232 | WSE-5200/5300用665nmLPフィルター 1個 | 120,000円 | |
| 2305230 | WSE-5200/5300用535nmBPフィルター 1個 | 120,000円 | |
| 2305225 | WSE-5200/5300用CyanRed Epi 1台 | 220,000円 | |
| 2305310 | WSE-5300A Printgraph CMOSⅠ ALL IN ONEモデル 1式 | 1,705,000円 | |
| 2305305 | WSE-5300UV Printgraph CMOSⅠ UVモデル 1式 | 1,210,000円 | |
| 2305311 | WSE-5300A-CP Printgraph CMOSⅠ ALL IN ONEモデル 1式 ※ウエブ会員限定キャンペーン | 1,280,000円 |
